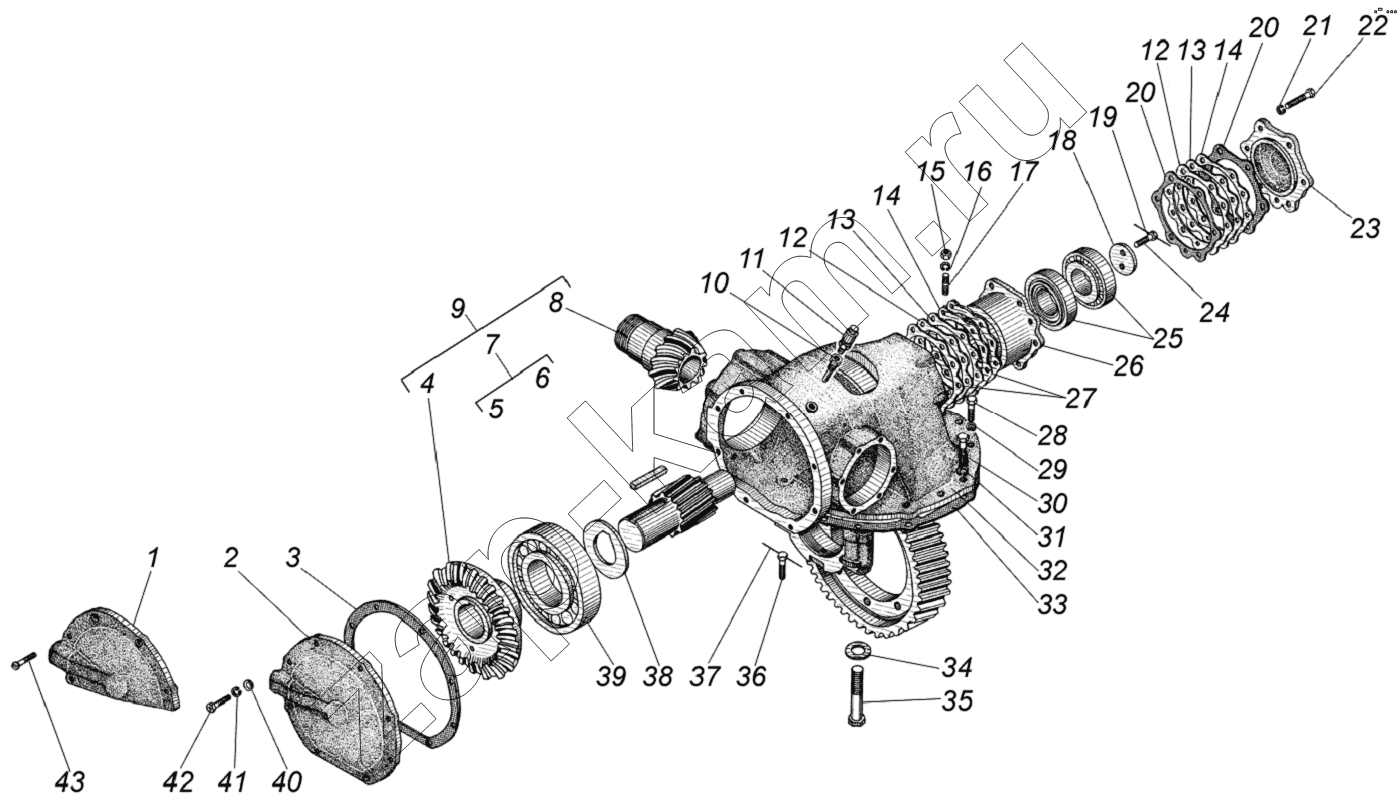

Редуктор главной передачи
/ УралАЗ УРАЛ-4320-0971-58
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Поз. | Артикул | Название детали | 4320-0971-58 | 4320-1151-59 | 4320-1951-58 | 44202-0511-58 | |
|---|---|---|---|---|---|---|---|
| 1 | 4320Х-2302145-01 | Крышка картера в сборе | 1 | 1 | 1 | 1 | |
| 2 | 4320Х-2402145-01 | Крышка картера в сборе | 2 | 2 | 2 | 2 | |
| 3 | 636106-2402146 | Прокладка крышки | 3 | 3 | 3 | 3 | |
| 4 | 4320Х-2402061 | Шестерня ведомая коническая | 3 | 3 | 3 | 3 | |
| 5 | 4320Х-2402110 | Шестерня ведущая цилиндрическая | 3 | 3 | 3 | 3 | |
| 6 | 375-2402108 | Шпонка призматическая 77х10 | 3 | 3 | 3 | 3 | |
| 7 | 4320Х-2402105 | Шестерня в сборе | 3 | 3 | 3 | 3 | |
| 8 | 4320Х-2402017 | Шестерня ведущая коническая | 3 | 3 | 3 | 3 | |
| 9 | 4320Х-2402009 | Шестерни редуктора (комплект) | |||||
| 10 | 4320Х-4212072 | Пробка герметизации мостов в сборе | 3 | 3 | 3 | 3 | |
| 11 | 298430 | Сапун | 3 | 3 | 3 | 3 | |
| 12 | 375-2402126 | Прокладка регулировочная толщиной 0,22мм | |||||
| 13 | 375-2402127 | Прокладка регулировочная толщиной 0,1мм | |||||
| 14 | 375-2402128 | Прокладка регулировочная толщиной 0,05мм | |||||
| 15 | 250559-П29 | Гайка М14х1,5-6Н | 6 | 6 | 6 | 6 | |
| 16 | 252138-П2 | Шайба 14 пружинная | 6 | 6 | 6 | 6 | |
| 17 | 333581-П29 | Шпилька М14х1,5 | 6 | 6 | 6 | 6 | |
| 18 | 375-2402109-10 | Шайба прижимная | 3 | 3 | 3 | 3 | |
| 19 | 258280-П | Шплинт-проволока 1,6х150 | 3 | 3 | 3 | 3 | |
| 20 | 375-2402043 | Прокладка крышки стакана | 6 | 6 | 6 | 6 | |
| 21 | 252137-П2 | Шайба 12 пружинная | 18 | 18 | 18 | 18 | |
| 22 | 331970-П29 | Болт М12х40 | 18 | 18 | 18 | 18 | |
| 23 | 375-2402135 | Крышка стакана подшипников | 3 | 3 | 3 | 3 | |
| 24 | 331950-П29 | Болт М12х30 | 6 | 6 | 6 | 6 | |
| 25 | 7310А | Подшипник роликовый конический | 6 | 6 | 6 | 6 | |
| 26 | 375-2402124 | Стакан подшипников ведущей цилиндрической шестерни | 3 | 3 | 3 | 3 | |
| 27 | 375-2402129 | Прокладка стакана подшипника | 6 | 6 | 6 | 6 | |
| 28 | 55571-2402066 | Болт М16х1,5х34 | 15 | 15 | 15 | 15 | |
| 29 | 252139-П2 | Шайба 16 | 15 | 15 | 15 | 15 | |
| 30 | 332762-П29 | Болт М18х1,5х36 | 18 | 18 | 18 | 18 | |
| 31 | 252140-П2 | Шайба 18.ОТ | 18 | 18 | 18 | 18 | |
| 32 | 4320Х-2402015 | Картер редуктора в сборе | 3 | 3 | 3 | 3 | |
| 33 | 55571-2402142 | Прокладка картера | 3 | 3 | 3 | 3 | |
| 34 | 375-2402047-11 | Шайба | 12 | 12 | 12 | 12 | |
| 35 | 332905-П | Болт М20х100 | 12 | 12 | 12 | 12 | |
| 36 | 55571-2402067 | Болт М16х1,5х34 | 6 | 6 | 6 | 6 | |
| 37 | 258286-П29 | Шплинт 1,6х300 | 3 | 3 | 3 | 3 | |
| 38 | 4320Х-2402065 | Шайба опорная | 3 | 3 | 3 | 3 | |
| 39 | 12318КМ | Подшипник роликовый цилиндрический ведомой конической шестерни главной передачи | 3 | 3 | 3 | 3 | |
| 40 | 252006-П29 | Шайба 10 | 22 | 22 | 22 | 22 | |
| 41 | 252136-П2 | Шайба 10 пружинная | 22 | 22 | 22 | 22 | |
| 42 | 331504-П29 | Болт М10х30 | 22 | 22 | 22 | 22 | |
| 43 | 221720-П29 | Винт М10-6gх22 | 2 | 2 | 2 | 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
