  4. УРАЛ-4320-0971-58
  5. Схема электрооборудования

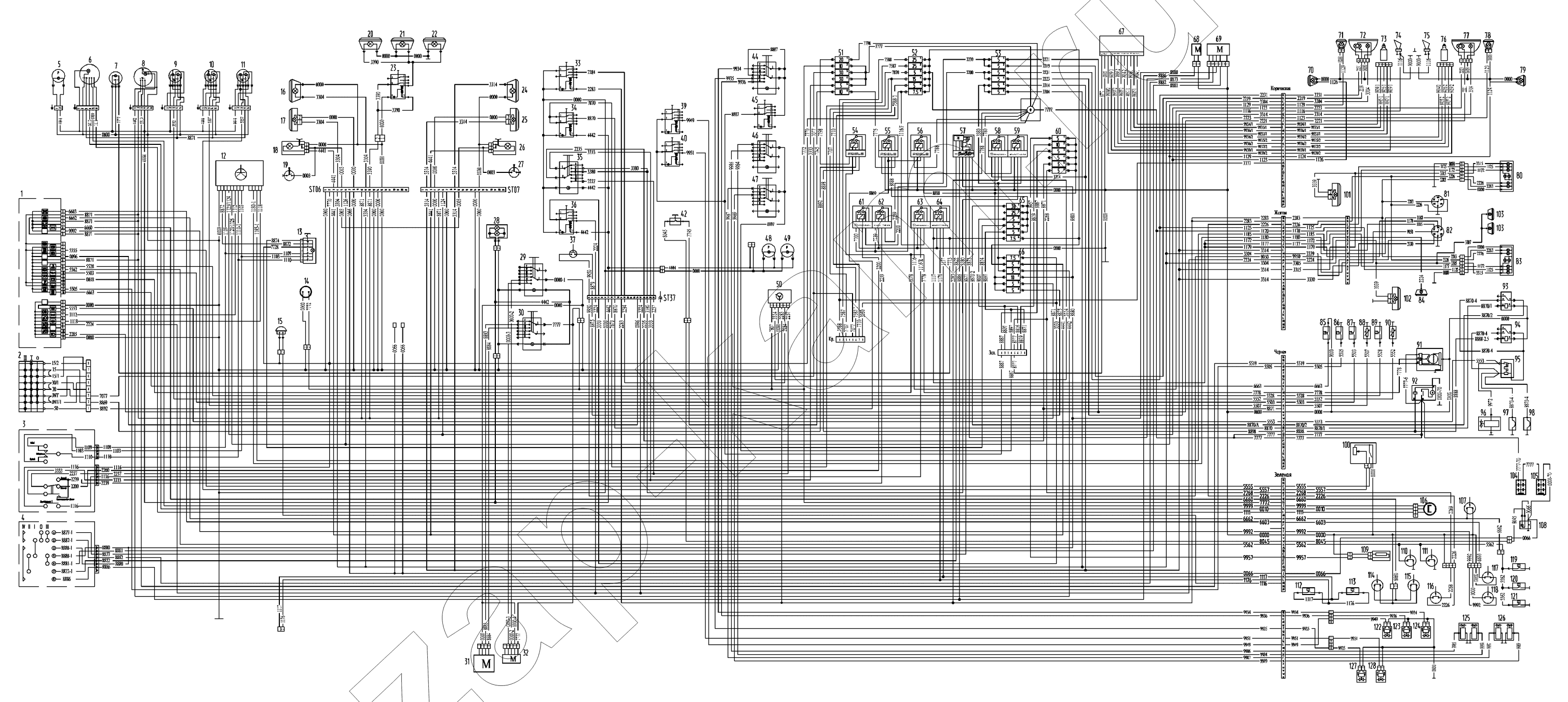

Схема электрооборудования
/ УралАЗ УРАЛ-4320-0971-58

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
10
10
11
11
12
13
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
39
40
42
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
72
73
74
74
75
75
76
77
77
78
78
79
80
80
81
81
81
81
82
82
82
82
83
83
84
84
85
86
87
87
88
89
90
91
92
93
94
95
96
97
98
100
101
101
102
102
103
103
104
104
104
105
105
105
106
106
107
108
109
110
111
112
113
114
115
116
117
118
119
119
120
120
121
121
122
123
124
125
126
127
128
Поз. Артикул Название детали 4320-0971-584320-1151-594320-1951-5844202-0511-58
1 ФГ8047-2 Панель сигнальная 1111
2 2109-3704005-30 Выключатель стартера и приборов (замок зажигания) 1111
3 1102.3769-02 Переключатель указателей поворота 1111
4 9902.3709-01 Переключатель 1111
5 1921.3830010 Манометр двухстрелочный 1111
6 ПА8046-4 Спидометр электронный 1111
6 87.3802010 Спидометр электронный 1111
7 11.3812010 Указатель напряжения 1111
8 6201.3813010 Тахометр электронный 1111
9 36.3807010 Указатель температуры 1111
9 УК171М-3807010-УХЛ Указатель температуры охлаждающей жидкости 1111
10 33.3810010 Указатель давления в системе смазки двигателя 1111
10 УК170М-3810010-УХЛ Указатель давления масла в системе смазки двигателя 1111
11 34.3806010 Указатель уровня топлива 1111
11 УБ170М-3806010-УХЛ Указатель уровня топлива 1111
12 9132.3777 Реле-прерыватель указателей поворота 1111
13 245.3710-01 Выключатель аварийной сигнализации 1111
13 249.3710-02 Выключатель аварийной сигнализации 1111
13 329.3710 Выключатель аварийной сигнализации 1111
14 47К Розетка 1111
15 733.3747-10 Зуммер 1111
16 264.3712010 Фонарь передний габаритный 2222
16 611.3731-02 Фонарь передний габаритный 2222
17 ГФ1-26 Фонарь боковой габаритный 4222
17 4462.3731-02 Фонарь боковой габаритный 4222
18 СИЕУ.453754.005-01 Дополнительные плафоны освещения кабины 2222
18 СИЕУ.453754.005-01 Дополнительные плафоны освещения кабины 2222
19 ВК409-3710000 Дверные выключатели плафонов 2222
19 ВК409-3710000 Дверные выключатели плафонов 2222
20 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда 3333
20 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда 3333
21 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда 3333
21 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда 3333
22 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда 3333
22 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда 3333
23 3842.3710-02.38 Выключатель фонарей знака автопоезда 1111
24 264.3712010 Фонарь передний габаритный 2222
24 611.3731-02 Фонарь передний габаритный 2222
25 ГФ1-26 Фонарь боковой габаритный 4222
25 4462.3731-02 Фонарь боковой габаритный 4222
26 СИЕУ.453754.005-01 Дополнительные плафоны освещения кабины 2222
26 СИЕУ.453754.005-01 Дополнительные плафоны освещения кабины 2222
27 ВК409-3710000 Дверные выключатели плафонов 2222
27 ВК409-3710000 Дверные выключатели плафонов 2222
28 Подсветка Подсветка управления отопителем кабины 1111
29 77.3709-02.01 Переключатель управления краном отопителя кабины 1111
30 82.3709-25.09 Переключатель отопителя 1111
31 Электродвигатель Электродвигатель отопителя кабины 1111
32 Кран Кран отопителя кабины 1111
33 3842.3710-11.04 Выключатель заднего противотуманного фонаря 1111
34 3842.3710-11.36 Выключатель ЭФУ 1111
35 82.3709-24.33 Переключатель наружного освещения 1111
36 3842.3710-0205 Выключатель фары-прожектора 1
37 2802.3829010 Выключатель звуковых сигналов 1111
39 П147-3709-02.08 Переключатель управления отопителем кабины 1111
40 П147-3709-02.08 Переключатель управления отопителем кабины 1111
42 21.3737-10 Выключатель кнопочный 1111
44 П147-3709-08.17 Переключатель 1111
45 3842.3710-11.00 Выключатель АБС (диагностика) 1111
46 П147-3709-08.17 Переключатель 1111
47 П147-3709-08.17 Переключатель 1111
48 2411.3830010 Указатель давления системы подкачки шин 1111
49 2411.3830010 Указатель давления системы подкачки шин 1111
50 211.3777М Реле задних противотуманных фонарей 1111
51 Блокпредохранителей Блокпредохранителей 1111
52 Блокпредохранителей Блокпредохранителей 1111
53 Блокпредохранителей Блокпредохранителей 1111
54 738.3747-20 Реле стартера 1111
55 2-1904025-6 Реле разгрузки клеммы 1111
56 755.3777-01 Реле разгрузки клеммы 1111
57 РС1.2 Реле стеклоочистителя 1111
58 983.3747-01 Реле 1111
59 983.3747-01 Реле 1111
60 Блокпредохранителей Блокпредохранителей 1111
61 983.3747-01 Реле 1111
62 983.3747-01 Реле 1111
63 983.3747-01 Реле 1111
64 983.3747-01 Реле 1111
65 Блокпредохранителей Блокпредохранителей 1111
66 Блокпредохранителей Блокпредохранителей 1111
67 ЭМКФ35 Электромеханический корректор фар 1111
68 МЭ268 Электродвигатель стеклоомывателя 1111
69 29.3780 Электродвигатель стеклоочистителя 1111
70 5702.3726000 Указатель поворота боковой дополнительный 2222
71 26.3726010 Указатель поворота 2222
71 112.01.11 Указатель поворота передний 2222
72 341.3711010 Фара 2222
72 112.03.29 Фара 2222
73 Корректорфары Корректор фары 2222
74 С306Д Звуковой сигнал низкого тона 1111
74 24.3721010 Сигнал звуковой низкого тона 1111
75 С307Д Звуковой сигнал высокого тона 1111
75 241.3721010 Сигнал звуковой высокого тона 1111
76 Корректорфары Корректор фары 2222
77 341.3711010 Фара 2222
77 112.03.29 Фара 2222
78 26.3726010 Указатель поворота 2222
78 112.01.11 Указатель поворота передний 2222
79 5702.3726000 Указатель поворота боковой дополнительный 2222
80 7442.3716-10 Фонарь задний левый 111
80 56.3776АА Фонарь задний правый 1
81 ПС325-3723100 Розетка штепсельная 2222
81 СНЦ124-7/45Р034-01 Розетка прицепа 2222
81 ПС326-3723100 Розетка прицепа 2222
81 СНЦ125-7/45Р034-01 Розетка прицепа 2222
82 ПС325-3723100 Розетка штепсельная 2222
82 СНЦ124-7/45Р034-01 Розетка прицепа 2222
82 ПС326-3723100 Розетка прицепа 2222
82 СНЦ125-7/45Р034-01 Розетка прицепа 2222
83 7442.3716-10 Фонарь задний левый 111
83 561.3776АА Фонарь задний левый 1
84 112.05.44 Фара-прожектор 1
84 2012.3711 Фара-прожектор 1
85 13.3839 Датчик засоренности воздушного фильтра 1111
86 Датчик Датчик засоренности масляного фильтра 1111
87 2602.3829010 Датчик аварийного давления масла 1111
87 7Ш5.183.002 Датчик сигнализатора аварийного давления масла в системе смазки двигателя 1111
88 ММ370-3829-ХЛ Датчик указателя давления масла в системе смазки двигателя 1111
89 ТМ111-3808000-08 Датчик сигнализатора аварийной температуры охлаждающей жидкости 1111
90 ТМ100А-3808-0 Датчик указателя температуры охлаждающей жидкости 1111
91 9422.3701-02 Генератор 1111
92 25.3708-20 Стартер 1111
93 751.3777-02 Реле 1111
94 751.3777-02 Реле 1111
95 12.3741 Резистор добавочный с электротермическим реле 1111
96 11.3741 Клапан электромагнитный 1111
97 11.3740 Свечи факельные 2222
98 11.3740 Свечи факельные 2222
100 5202.3827010 Датчик указателя уровня топлива 1111
101 ГФ1-26 Фонарь боковой габаритный 4222
101 4462.3731-02 Фонарь боковой габаритный 4222
102 ГФ1-26 Фонарь боковой габаритный 4222
102 4462.3731-02 Фонарь боковой габаритный 4222
103 ФП131АБ-3717010-02 Фонарь освещения номерного знака 222
104 6СТ-190А Батарея аккумуляторная 2222
104 6СТ-190АЗ Батареи аккумуляторные 2222
104 6СТ-190АП3 Батареи аккумуляторные 2222
105 6СТ-190А Батарея аккумуляторная 2222
105 6СТ-190АЗ Батареи аккумуляторные 2222
105 6СТ-190АП3 Батареи аккумуляторные 2222
106 ПД8089 Датчик спидометра ПА8046-4 1111
106 4222.3843010 Датчик спидометра 87.3802010 1111
107 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1111
108 1400.3737010 Выключатель «массы» 1111
109 Элемент Нагревательный элемент осушителя воздуха 1111
110 ВК503-3710110 Выключатель сигнализации неисправности тормозной системы 2222
111 ВК503-3710110 Выключатель сигнализации неисправности тормозной системы 2222
112 ВК12Б-02 Выключатели пневматические сигнала торможения 2222
113 ВК12Б-02 Выключатели пневматические сигнала торможения 2222
114 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1111
115 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1111
116 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1111
117 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1111
118 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза 1111
119 2702.3829 Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы 3333
119 ДЕ-В Датчики сигнализатора минимального рабочего давления 3333
120 2702.3829 Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы 3333
120 ДЕ-В Датчики сигнализатора минимального рабочего давления 3333
121 2702.3829 Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы 3333
121 ДЕ-В Датчики сигнализатора минимального рабочего давления 3333
122 КЭБ420 Электромагнитный клапан 1111
123 КЭБ420 Электромагнитный клапан 1111
124 КЭБ420 Электромагнитный клапан 1111
125 ММММ.306577.018 Клапан электромагнитный КЭМ-5 1111
126 ММММ.306577.018 Клапан электромагнитный КЭМ-5 1111
127 КЭБ420 Электромагнитный клапан 1111
128 КЭБ420 Электромагнитный клапан 1111
