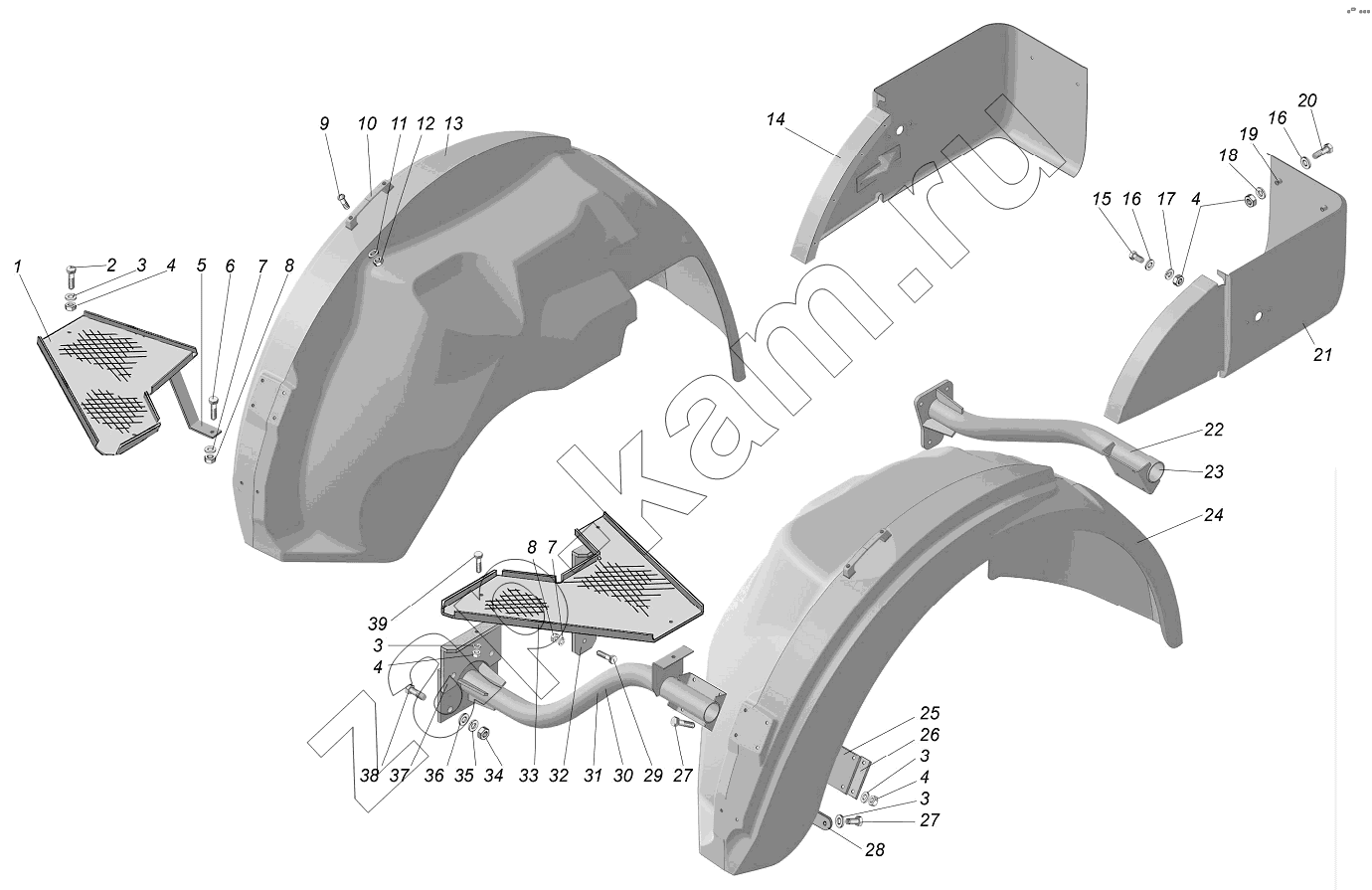

Установка арок колес
/ УралАЗ УРАЛ-4320-0971-58
1
2
3
3
3
3
4
4
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
| Поз. | Артикул | Название детали | 4320-0971-58 | 4320-1151-59 | 4320-1951-58 | 44202-0511-58 | |
|---|---|---|---|---|---|---|---|
| 1 | 4320П2-8403123 | Площадка правая | 1 | 1 | 1 | 1 | |
| 2 | 201460-П29 | Болт М8-6gх30 | 3 | 3 | 3 | 3 | |
| 3 | 252038-П29 | Шайба 8,5 | 24 | 24 | 24 | 24 | |
| 4 | 250510-П29 | Гайка М8-6Н | 22 | 22 | 22 | 22 | |
| 5 | 4320П2-8403128 | Кронштейн площадки | 1 | 1 | 1 | 1 | |
| 6 | 201585-П29 | Болт М14-6gх30 | 1 | 1 | 1 | 1 | |
| 7 | 252016-П29 | Шайба 14 | 2 | 2 | 2 | 2 | |
| 8 | 250558-П29 | Гайка М14-6Н | 2 | 2 | 2 | 1 | |
| 9 | 220113-П29 | Винт М6-6gх35 | 8 | 8 | 8 | 8 | |
| 10 | 330-8202040 | Поручень для ветрового стекла | 2 | 2 | 2 | 2 | |
| 11 | 252037-П29 | Шайба 6 | 4 | 4 | 4 | 4 | |
| 12 | 250508-П29 | Гайка М6-6Н | 8 | 8 | 8 | 8 | |
| 13 | 4320Я8-8403121-10 | Арка колеса левая | 1 | 1 | 1 | 1 | |
| 14 | 44202Ф-5401111-10 | Накладка боковины кабины правой | 1 | 1 | 1 | 1 | |
| 15 | 201456-П29 | Болт М8-6gх20 | 10 | 10 | 10 | 10 | |
| 16 | 252005-П29 | Шайба 8 | 10 | 10 | 10 | 10 | |
| 17 | 252135-П2 | Шайба 8 пружинная | 10 | 10 | 10 | 10 | |
| 18 | 252155-П2 | Шайба 8 пружинная | 4 | 4 | 4 | 4 | |
| 19 | 4320Я8-5401114 | Втулка | 4 | 4 | 4 | 4 | |
| 20 | 201464-П29 | Болт М8-6gХ40.68.016 | 4 | 4 | 4 | 4 | |
| 21 | 44202Ф-5401110-10 | Накладка боковины кабины левой | 1 | 1 | 1 | 1 | |
| 22 | 4320Я8-8403011 | Кронштейн задний левый в сборе | 1 | 1 | 1 | 1 | |
| 23 | 4320Я8-8403012 | Кронштейн задний правый в сборе | 1 | 1 | 1 | 1 | |
| 24 | 4320Я8-8403122-10 | Арка колеса правая | 1 | 1 | 1 | 1 | |
| 25 | 4320П2-8403126 | Пластина | 4 | 4 | 4 | 4 | |
| 26 | 4320П2-8403125 | Пластина | 4 | 4 | 4 | 4 | |
| 27 | 4320Я2-8401303 | Болт | 20 | 20 | 20 | 20 | |
| 28 | 4320Я8-8403124 | Пластина | 2 | 2 | 2 | 2 | |
| 29 | 201593-П29 | Болт М14-6gх50 | 1 | 1 | 1 | 1 | |
| 30 | 4320Я8-8403021 | Кронштейн передний левый в сборе | 1 | 1 | 1 | 1 | |
| 31 | 4320Я8-8403022 | Кронштейн передний правый в сборе | 1 | 1 | 1 | 1 | |
| 32 | 4320Я8-8403118 | Кронштейн задний левый | 1 | 1 | 1 | 1 | |
| 33 | 4320Я8-8403112 | Площадка левая | 1 | 1 | 1 | 1 | |
| 34 | 250512-П29 | Гайка М10 | 6 | 6 | 6 | 6 | |
| 35 | 252156-П2 | Шайба 10 пружинная | 6 | 6 | 6 | 6 | |
| 36 | 252006-П29 | Шайба 10 | 6 | 6 | 6 | 6 | |
| 37 | 4320Я8-8403116 | Кронштейн передний | 1 | 1 | 1 | 1 | |
| 38 | 201501-П29 | Болт М10-6gх35 | 6 | 6 | 6 | 6 | |
| 39 | 201458-П29 | Болт М8-6gх25 | 3 | 3 | 3 | 3 |
