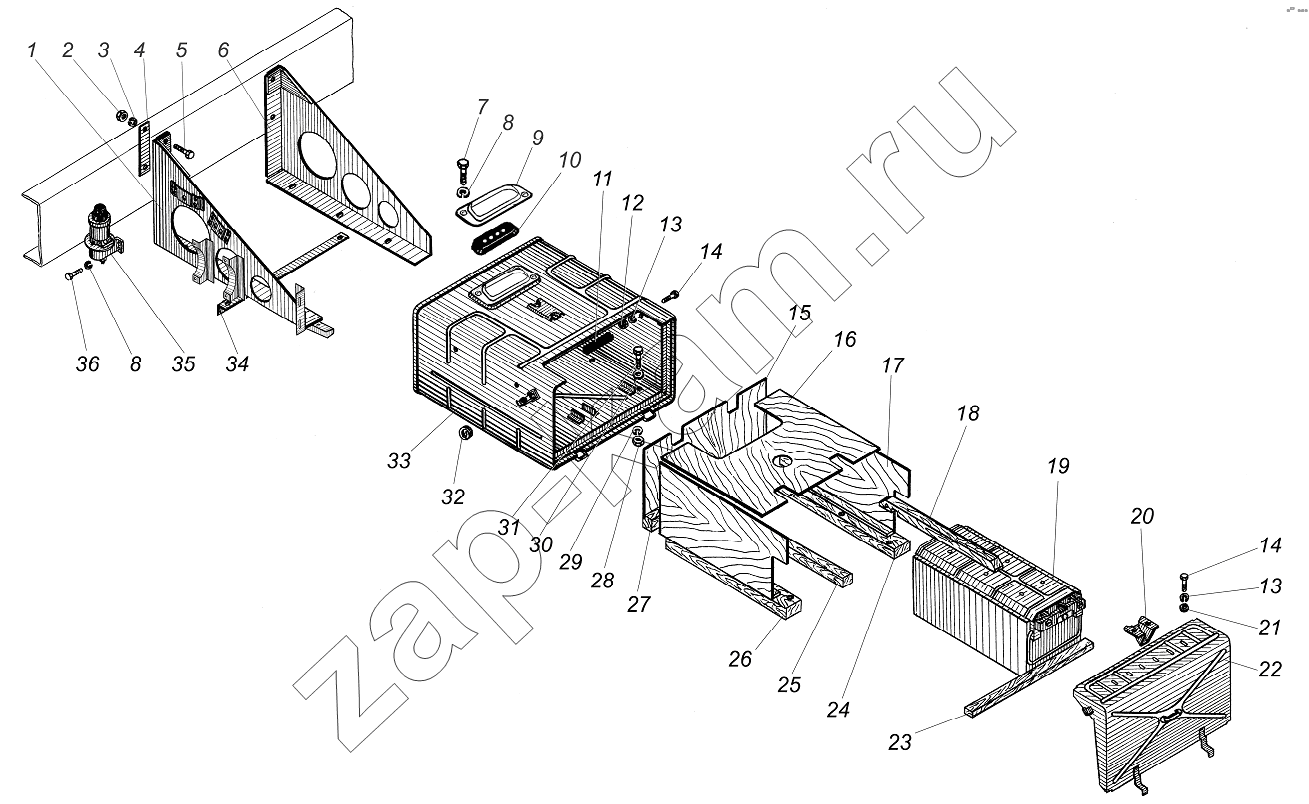

Установка контейнера аккумуляторных батарей
/ УралАЗ УРАЛ-4320-0971-58
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Поз. | Артикул | Название детали | 4320-0971-58 | 4320-1151-59 | 4320-1951-58 | 44202-0511-58 | |
|---|---|---|---|---|---|---|---|
| 1 | 4320Х-3748128 | Кронштейн АКБ задний в сборе | 1 | 1 | 1 | 1 | |
| 2 | 250559-П29 | Гайка М14х1,5-6Н | 4 | 4 | 4 | 4 | |
| 3 | 252158-П2 | Шайба14Л | 4 | 4 | 4 | 4 | |
| 4 | 4320-2801143 | Пластина усилительная | 1 | 1 | 1 | 1 | |
| 5 | 330032 | Болт М14х1,5-6gх60 | 4 | 4 | 4 | 4 | |
| 6 | 4320-3748126-03 | Кронштейн АКБ передний в сборе | 1 | 1 | 1 | 1 | |
| 7 | 201415-П29 | Болт М6-6gх10 | 2 | 2 | 2 | 2 | |
| 8 | 252134-П2 | Шайба 6 пружинная | 4 | 4 | 4 | 4 | |
| 9 | 4322-3724142 | Рамка | 1 | 1 | 1 | 1 | |
| 10 | 4322-3724148 | Втулка проходная | 1 | 1 | 1 | 1 | |
| 11 | 4320-3748158 | Прокладка | 1 | 1 | 1 | 1 | |
| 12 | 250508-П29 | Гайка М6-6Н | 4 | 4 | 4 | 4 | |
| 13 | 252154-П2 | Шайба 6 пружинная | 8 | 8 | 8 | 8 | |
| 14 | 201420-П29 | Болт М6-6gх20 | 8 | 8 | 8 | 8 | |
| 15 | 4320-3748118-03 | Теплоизоляция задняя | 1 | 1 | 1 | 1 | |
| 16 | 4320-3748112-03 | Теплоизоляция верхняя | 1 | 1 | 1 | 1 | |
| 17 | 4320-3748114-03 | Теплоизоляция боковая | 2 | 2 | 2 | 2 | |
| 18 | 5557-3748334 | Прижим верхний | 2 | 2 | 2 | 2 | |
| 19 | 6СТ190А | Батарея аккумуляторная | 2 | 2 | 2 | 2 | |
| 20 | 4320-3748192 | Клин | 2 | 2 | 2 | 2 | |
| 21 | 252004-П29 | Шайба 6 | 4 | 4 | 4 | 4 | |
| 22 | 4320Я8-3748054 | Крышка контейнера | 1 | 1 | 1 | 1 | |
| 23 | 5557-3748331 | Упор передний | 1 | 1 | 1 | 1 | |
| 24 | 4320-3748328 | Опора правая | 1 | 1 | 1 | 1 | |
| 25 | 4320-3748330 | Опора средняя | 2 | 2 | 2 | 2 | |
| 26 | 4320-3748329 | Опора левая | 1 | 1 | 1 | 1 | |
| 27 | 4320-3748332 | Упор задний | 1 | 1 | 1 | 1 | |
| 28 | 250512-П29 | Гайка М10 | 6 | 6 | 6 | 6 | |
| 29 | 252156-П2 | Шайба 10 пружинная | 6 | 6 | 6 | 6 | |
| 30 | 252006-П29 | Шайба 10 | 6 | 6 | 6 | 6 | |
| 31 | 201498-П29 | Болт М10-6gх28 | 6 | 6 | 6 | 6 | |
| 32 | 4320-3748097 | Кольцо замка | 2 | 2 | 2 | 2 | |
| 33 | 4320-3748010-03 | Контейнер аккумуляторных батарей | 1 | 1 | 1 | 1 | |
| 34 | 4320Х-3748147 | Стяжка кронштейнов | 1 | 1 | 1 | 1 | |
| 35 | 1400.3737 | Выключатель | 1 | 1 | 1 | 1 | |
| 36 | 201418-П29 | Болт М6-6gх16 | 2 | 2 | 2 | 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
