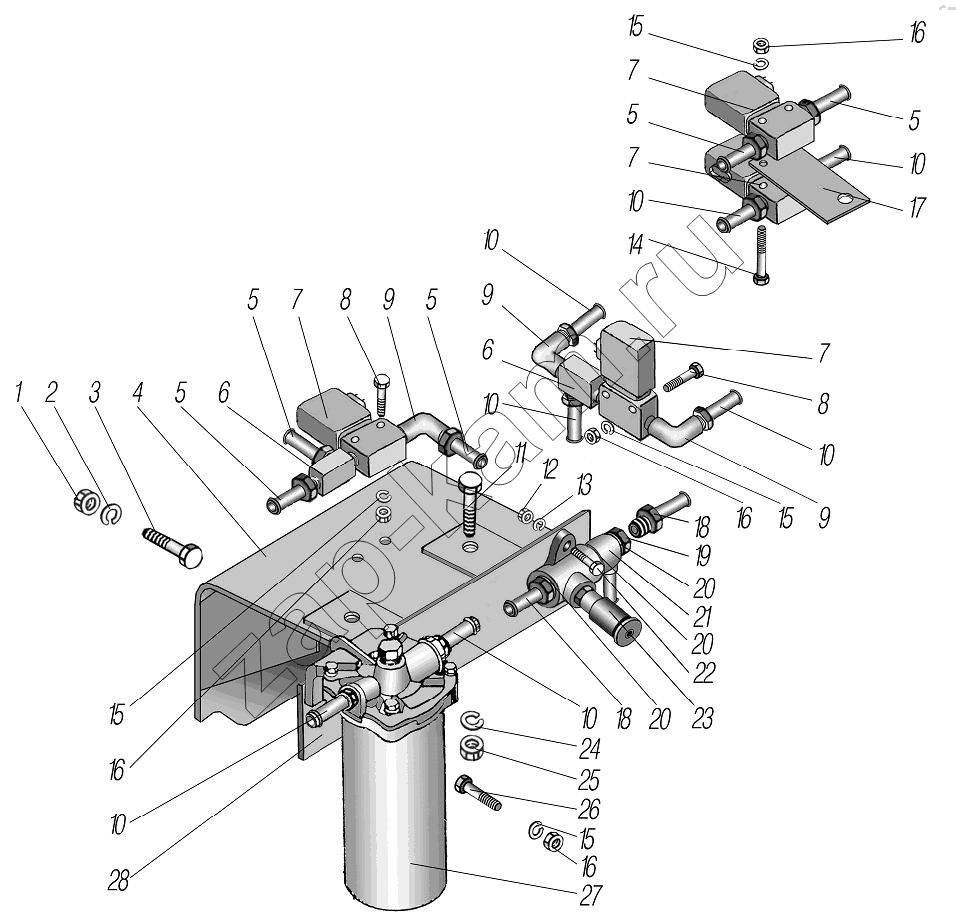

Установка топливных агрегатов на автомобиле
/ УралАЗ УРАЛ-4320-0971-58

1
2
3
4
5
5
5
5
5
6
6
7
7
7
7
8
8
9
9
9
10
10
10
10
10
10
10
11
12
13
14
15
15
15
15
16
16
16
16
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
Поз. | Артикул | Название детали | 4320-0971-58 | 4320-1151-59 | 4320-1951-58 | 44202-0511-58 | |
---|---|---|---|---|---|---|---|
1 | 250514-П29 | Гайка М12-6Н | 2 | 2 | |||
2 | 252137-П2 | Шайба 12 пружинная | 2 | 2 | |||
3 | 201542-П29 | Болт М12х35 | 2 | 2 | |||
4 | 44202Ф-1101023 | Кронштейн | 1 | 1 | |||
5 | 5323-1104235 | Штуцер | 5 | ||||
6 | 44202Ф-1104242 | Тройник | 2 | ||||
7 | КЭТ11-10 | Клапан электромагнитный топливный | 4 | ||||
8 | 200270-П29 | Болт М8х55 | 4 | ||||
9 | 5323-1104237 | Угольник | 3 | ||||
10 | 4320Я-1104122 | Штуцер | 2 | 2 | 2 | 7 | |
11 | 201589-П29 | Болт М14-6gх40 | 2 | 2 | |||
12 | 250508-П29 | Гайка М6-6Н | 2 | 2 | 2 | 2 | |
13 | 252134-П2 | Шайба 6 пружинная | 2 | 2 | 2 | 2 | |
14 | 200277-П29 | Болт М8-6gх90 | 2 | ||||
15 | 252135-П2 | Шайба 8 пружинная | 2 | 2 | 2 | 8 | |
16 | 250510-П29 | Гайка М8-6Н | 2 | 2 | 2 | 8 | |
17 | 44202Ф-1104176 | Кронштейн крепления электромагнитного клапана | 1 | ||||
18 | 432001-1104122 | Штуцер | 2 | 2 | 2 | 1 | |
19 | 4320-1104134 | Болт топливопроводный длиной 30 мм | 1 | ||||
20 | 4320-1104139 | Прокладка уплотнительная | 2 | 2 | 2 | 3 | |
21 | 4320Я4-1104040 | Труба | 1 | ||||
22 | 201420-П29 | Болт М6-6gх20 | 2 | 2 | 2 | 2 | |
23 | 37.1141010 | Ручной насос прокачки топлива | 1 | 1 | 1 | 1 | |
24 | 252138-П2 | Шайба 14 пружинная | 2 | 2 | |||
25 | 250558-П29 | Гайка М14-6Н | 2 | 2 | |||
26 | 201459-П29 | Болт М8-6gх28 | 2 | 2 | 2 | 2 | |
27 | 204А-1105510-Б | ФГО в сборе | 1 | 1 | 1 | 1 | |
28 | 4320Я8-1101025 | Кронштейн | 1 | 1 | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
