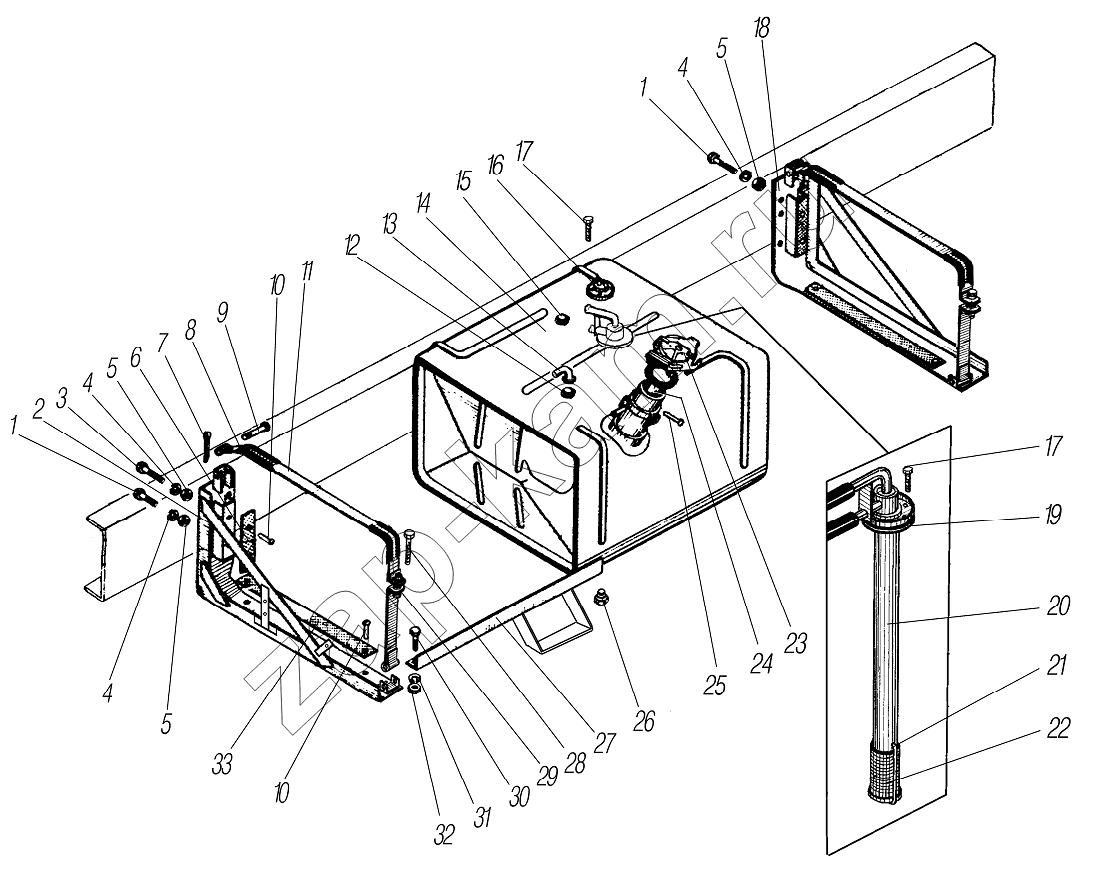

Установка топливных баков
/ УралАЗ УРАЛ-4320-0971-58
1
1
2
2
3
4
4
4
5
5
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
| Поз. | Артикул | Название детали | 4320-0971-58 | 4320-1151-59 | 4320-1951-58 | 44202-0511-58 | |
|---|---|---|---|---|---|---|---|
| 1 | 201591-П29 | Болт М14-6gх45 | 8 | 8 | 8 | 8 | |
| 2 | 5557Я-1101100 | Кронштейн передний в сборе | 1 | 1 | 1 | 1 | |
| 2 | 43203-1101100 | Кронштейн топливного бака передний | 1 | ||||
| 3 | 201594-П29 | Болт М14-6gх55 | 4 | 4 | 4 | 4 | |
| 4 | 252138-П2 | Шайба 14 пружинная | 12 | 12 | 12 | 12 | |
| 5 | 250558-П29 | Гайка М14-6Н | 12 | 12 | 12 | 12 | |
| 6 | 375Д-1101121 | Прокладка | 2 | 2 | 2 | 2 | |
| 7 | 258038-П29 | Шплинт 3,2х16 | 4 | 4 | 4 | 4 | |
| 8 | 4320-1101120 | Прокладка хомута | 4 | 4 | 4 | 4 | |
| 9 | 260067-П29 | Палец 10х55 | 4 | 4 | 4 | 4 | |
| 10 | 255805 | Заклепка 6х13 | 8 | 8 | 8 | 8 | |
| 11 | 4322-1101173 | Лента хомута с втулкой | 2 | 2 | 2 | 2 | |
| 12 | 262541-П29 | Пробка КГ1/8" | 1 | ||||
| 13 | 339843 | Угольник | 1 | 1 | 1 | 1 | |
| 14 | 44202-1101010-10 | Бак топливный в сборе | 1 | 1 | 1 | 1 | |
| 14 | 44202Ф-1101010-10 | Бак топливный в сборе | 1 | ||||
| 15 | 262542-П29 | Пробка контрольная К1/4" | 1 | 1 | 1 | 1 | |
| 16 | 5202.3827010 | Датчик указателя уровня топлива | 1 | 1 | 1 | 1 | |
| 17 | Н-11302-П29 | Болт М5-6gх13 | 10 | 10 | 10 | 10 | |
| 18 | 4320ЯЗ-1101099 | Кронштейн задний в сборе | 1 | 1 | 1 | 1 | |
| 19 | 12-1104022 | Прокладка уплотнительная | 2 | 2 | 2 | 2 | |
| 20 | 432001-1104012-10 | Трубка приемная в сборе | 1 | 1 | 1 | 1 | |
| 20 | 44202Ф-1104012 | Трубка приемная в сборе | 1 | ||||
| 21 | 432001-1104057-01 | Фиксатор топливозаборника | 1 | 1 | 1 | 1 | |
| 22 | 432001-1104003 | Фильтр приемной трубки | 1 | 1 | 1 | 1 | |
| 23 | 375-1103011-10 | Пробка в сборе | 1 | 1 | 1 | 1 | |
| 24 | 375-1101038-11 | Труба наливная | 1 | 1 | 1 | 1 | |
| 25 | 255085-П29 | Заклепка 4х40 | 1 | 1 | 1 | 1 | |
| 26 | 432001-1101018 | Пробка сливного крана | 1 | 1 | 1 | 1 | |
| 27 | 375С-1101110 | Угольник кронштейнов с подножкой в сборе | 1 | 1 | 1 | 1 | |
| 27 | 375С-1101108 | Угольник кронштейнов | 1 | ||||
| 28 | 200822-П29 | Болт M14-6gx85 | 2 | 2 | 2 | 2 | |
| 29 | 4322-1101174 | Лента хомута с гайкой | 2 | 2 | 2 | 2 | |
| 30 | 201497-П29 | Болт М10-6gх25 | 4 | 4 | 4 | 4 | |
| 31 | 252136-П2 | Шайба 10 пружинная | 4 | 4 | 4 | 4 | |
| 32 | 250512-П29 | Гайка М10 | 4 | 4 | 4 | 4 | |
| 33 | 375Д-1101107 | Прокладка кронштейна | 2 | 2 | 2 | 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
