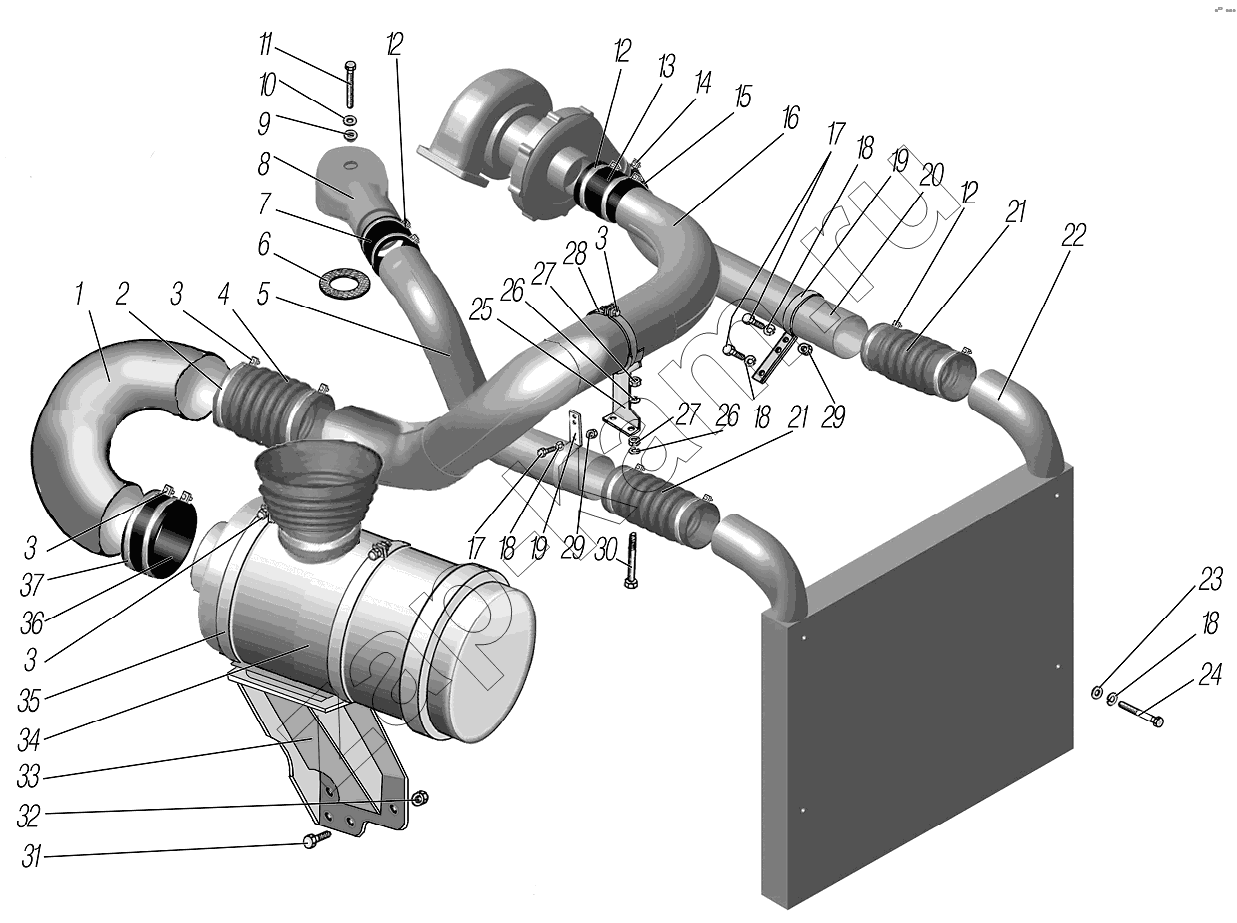

Воздуховод с воздушным фильтром
/ УралАЗ УРАЛ-4320-0971-58
1
2
3
3
3
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
17
18
18
18
18
19
19
20
21
21
22
23
24
25
26
26
27
27
28
29
29
30
31
32
33
34
35
36
37
| Поз. | Артикул | Название детали | 4320-0971-58 | 4320-1151-59 | 4320-1951-58 | 44202-0511-58 | |
|---|---|---|---|---|---|---|---|
| 1 | 4320Я8-1109110 | Воздуховод разворотный | 1 | 1 | 1 | 1 | |
| 2 | 5323-1109182 | Лента хомута | 2 | 2 | 2 | 2 | |
| 3 | 331006 | Болт хомута | 8 | 8 | 8 | 8 | |
| 4 | 4322-1109428 | Щланг соединительный в сборе | 1 | 1 | 1 | 1 | |
| 5 | 4320Я3-1109116 | Воздухопровод правый | 1 | 1 | 1 | 1 | |
| 6 | 4320Я-1109435-10 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | |
| 7 | 4320Я3-1109044 | Муфта соединительная | 1 | 1 | 1 | 1 | |
| 8 | 4320Я2-1109132 | Насадок | 1 | 1 | 1 | 1 | |
| 9 | 4320-8101187 | Уплотнитель | 1 | 1 | 1 | 1 | |
| 10 | 252039-П29 | Шайба 10 | 1 | 1 | 1 | 1 | |
| 11 | 332716 | Болт | 1 | 1 | 1 | 1 | |
| 12 | 00.10.00-11 | Хомут 87-112 | 8 | 8 | 8 | 8 | |
| 13 | 5323РХ-1109041 | Муфта соединительная | 1 | 1 | 1 | 1 | |
| 14 | 00.10.00-10 | Хомут 00.10.00-10 | 2 | 2 | 2 | 2 | |
| 15 | 4320Я3-1109043-04 | Муфта трубокомпрессора | 1 | 1 | 1 | 1 | |
| 16 | 4320Я8-1109112 | Воздуховод верхний | 1 | 1 | 1 | 1 | |
| 17 | 201454-П29 | Болт М8-6gх16 | 4 | 4 | 4 | 4 | |
| 18 | 252135-П2 | Шайба 8 пружинная | 10 | 10 | 10 | 10 | |
| 19 | 4320Я3-1109143 | Кронштейн воздуховода | 2 | 2 | 2 | 2 | |
| 20 | 4320Я3-1109114 | Воздуховод левый | 1 | 1 | 1 | 1 | |
| 21 | 4320Я3-1109215-01 | Шланг соединительный с кольцами | 2 | 2 | 2 | 2 | |
| 22 | 4320Я3-1109530-02 | Охладитель | 1 | 1 | 1 | 1 | |
| 23 | 252038-П29 | Шайба 8,5 | 4 | 4 | 4 | 4 | |
| 24 | 200277-П29 | Болт М8-6gх90 | 4 | 4 | 4 | 4 | |
| 25 | 4320Я3-1109400 | Кронштейн | 1 | 1 | 1 | 1 | |
| 26 | 252136-П2 | Шайба 10 пружинная | 4 | 4 | 4 | 4 | |
| 27 | 250512-П29 | Гайка М10 | 4 | 4 | 4 | 4 | |
| 28 | 4320Я-1109184 | Лента хомута | 1 | 1 | 1 | 1 | |
| 29 | 250510-П29 | Гайка М8-6Н | 3 | 3 | 3 | 3 | |
| 30 | 4320Я3-1203332 | Болт М10х115 | 2 | 2 | 2 | 2 | |
| 31 | 330009-П29 | Болт М14х1,5х39 | 4 | 4 | 4 | 4 | |
| 32 | 251648/00 | Гайка М14х1,5-6Н | 4 | 4 | 4 | 4 | |
| 33 | 4320Я8-1109144 | Кронштейн воздушного фильтра | 1 | 1 | 1 | 1 | |
| 34 | 7405.1109510 | Фильтр воздушный в сборе | 1 | 1 | 1 | 1 | |
| 35 | 4320Я-1109182 | Хомут в сборе | 2 | 2 | 2 | 2 | |
| 36 | 6361КХ-1109041 | Муфта | 1 | 1 | 1 | 1 | |
| 37 | 6361КХ-1109182 | Хомут | 2 | 2 | 2 | 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
