Тройной защитный клапан
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

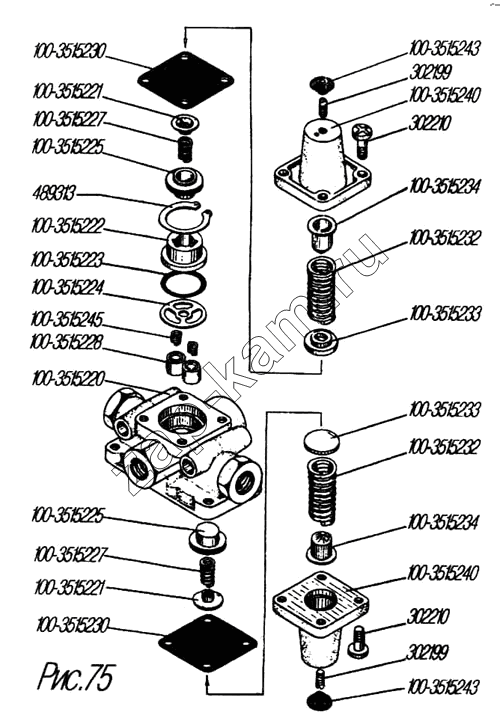

Схема/чертеж: Тройной защитный клапан / УралАЗ УРАЛ-4320-31
100-3515240
100-3515240
100-3515224
100-3515221
100-3515221
100-3515234
100-3515234
100-3515234
100-3515245
100-3515232
100-3515232
100-3515227
100-3515227
100-3515233
100-3515233
100-3515222
302199
302199
100-3515220
489313
100-3515223
100-3515243
100-3515225
100-3515225
100-3515228
100-3515230
100-3515230
302210
302210
Поз. Артикул Название детали Кол-во Цена
100-3515240 100-3515240 Крышка 3 -
100-3515224 100-3515224 Шайба 1 -
100-3515221 100-3515221 Толкатель 3 -
100-3515234 100-3515234 Тарелка пружины 3 -
100-3515245 100-3515245 Пружина 2 -
100-3515232 100-3515232 Пружина 3 -
100-3515227 100-3515227 Пружина 3 -
100-3515233 100-3515233 Направляющая 3 -
100-3515222 100-3515222 Направляющая 1 -
302199 302199 Винт 3 -
100-3515220 100-3515220 Корпус 1 -
489313 489313 Кольцо упорное 1 -
100-3515223 100-3515223 Кольцо 1 -
100-3515243 100-3515243 Колпачок защитный 3 -
100-3515225 100-3515225 Клапан в сборе 3 -
100-3515228 100-3515228 Клапан 2 -
100-3515230 100-3515230 Диафрагма 3 -
302210 302210 Винт 12 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
