Буксирный прибор (для МО)
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

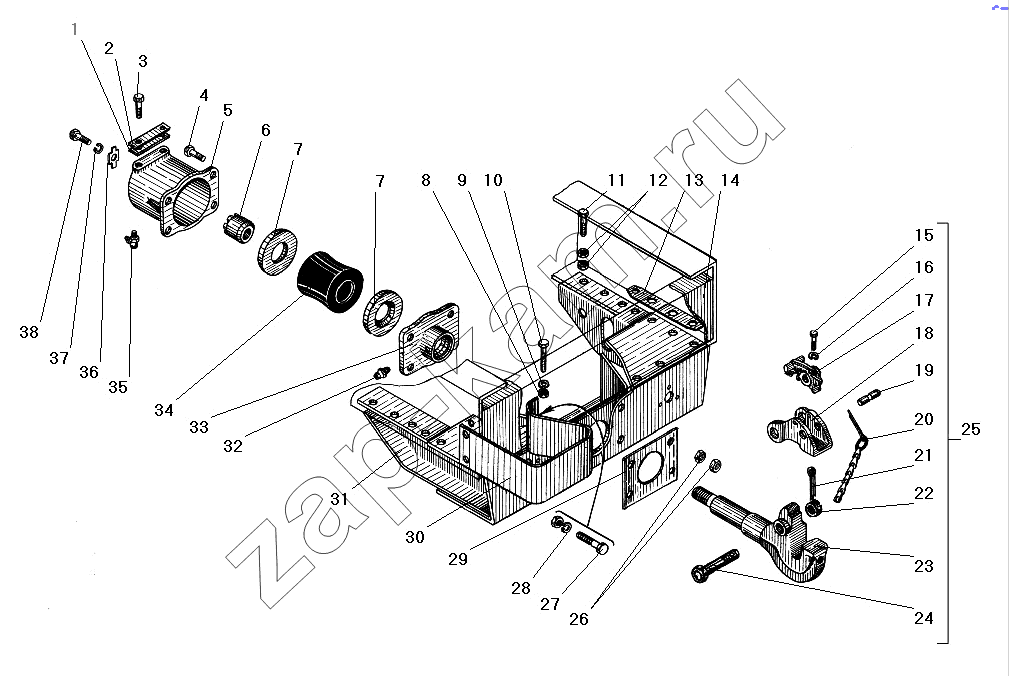

Схема/чертеж: Буксирный прибор (для МО) / УралАЗ УРАЛ-4320-31
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Поз. Артикул Название детали Кол-во Цена
1 5557-2707246 Пластина 2; -
2 5557-2707247 Пластина стопорная 2; -
3 330021-П29 Болт М14х29 4; -
4 200866-П29 Болт М16х70 4; -
5 4320-2707234 Корпус буксирного прибора 1; -
6 5323-2707235 Гайка буксирного прибора 1; -
7 4320-2707254 Кольцо нажимное 2; -
8 250558-П29 Гайка М14-6Н 4; -
9 252138-П2 Шайба 14 пружинная 4; -
10 201586-П29 Болт М14-6gх32 4; -
11 300019-П29 Болт М14х1,5х50 14; -
12 250559-П29 Гайка М14х1,5-6Н 28; -
13 375-2805044 Пластина ограничительная 2; -
14 4320-2801198 Поперечина №6 1; -
15 201460-П29 Болт М8-6gх30 1; -
16 252135-П2 Шайба 8 пружинная 1; -
17 375-2805017 Собачка защелки в сборе 1; -
18 375-2805016-А3 Защелка буксирного крюка 1; -
19 375-2805020-10 Ось собачки 1; -
20 375-2805022 Цепочка со шплинтом в сборе 1; -
21 258069 Шплинт 5х36 1; -
22 251035 Гайка М24х2-6Н 1; -
23 5323-2707214 Крюк буксирного прибора 1; -
24 5323-2805021 Палец защелки в сборе 1; -
25 5323-2707212 Крюк буксирного прибора в сборе 1; -
26 250560-П29 Гайка М16х1,5-6Н 8; -
27 202117-П29 Болт М16-6gх35 2; -
28 252139-П2 Шайба 16 6; -
29 5323-2707231 Усилитель поперечины 1; -
30 375-2804014-01 Буфер задний 2; -
31 4320-2707228 Поперечина буксирного прибора в сборе 1; -
32 264020-П29 Масленка 1.3 1; -
33 4320-2707233 Втулка 1; -
34 4320-2707253-01 Буфер 1; -
35 264040-П29 Масленка 2.3.90.01 в сборе 1; -
36 5323-2707236 Пластина стопорная 1; -
37 252136-П2 Шайба 10 пружинная 1; -
38 201496-П29 Болт М10-6gх22 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
