Дополнительный топливный бак
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

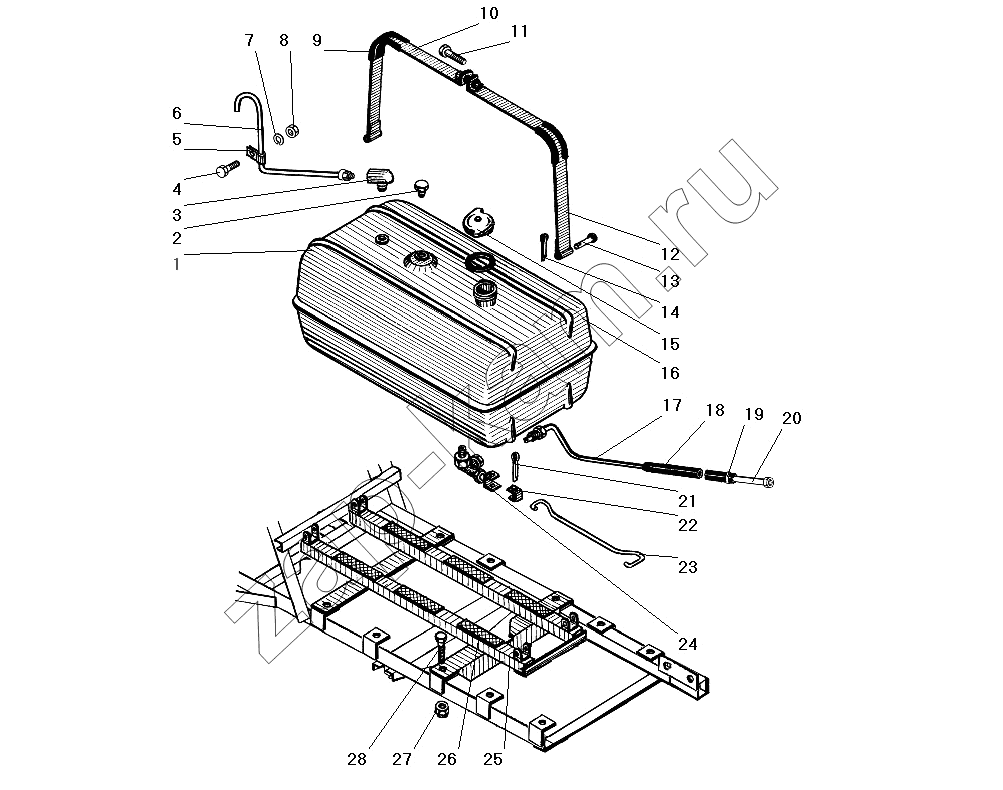

Схема/чертеж: Дополнительный топливный бак / УралАЗ УРАЛ-4320-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 375-1102002 Бак топливный дополнительный в сборе 1; -
2 262543-П29 Пробка РК3/8" 1; -
3 339115-П29 Угольник М14х1,5 К1/4" 1; -
4 201496-П29 Болт М10-6gх22 1; -
5 339178-П29 Хомут 9 1; -
6 4320-4712065 Трубка 1; -
7 252136-П2 Шайба 10 пружинная 1; -
8 250512-П29 Гайка М10 1; -
9 4320-1102063 Прокладка 4; -
10 4320Х-1102154 Лента хомута с втулкой 2; -
11 201466-П29 Болт М8-6gх45 2; -
12 4322-1102157 Лента хомута с гайкой 2; -
13 260018-П52 Палец 6х35 2; -
14 258011-П29 Шплинт 2х10 2; -
15 4320-1103020 Корпус пробки 1; -
16 4320-1103026 Прокладка 1; -
17 4320-1104048-01 Трубка от дополнительного бака первая в сборе 1; -
18 375-1104059 Шланг соединительный 1; -
19 00.10.00 Хомут червячный (12-22) 2; -
20 432007-1104054-10 Трубка от дополнительного бака вторая в сборе 1; -
21 258053-П29 Шплинт 4х25 1; -
22 375-1305065 Вилка 1; -
23 375-1305046 Ручка управления 1; -
24 4320-1104325 Кран топливный в сборе 1; -
25 4320Х-1102106 Держатель топливного бака 1; -
26 377С-1102063 Прокладка 6; -
27 251647-П29 Гайка М12х1,25-6Н 4; -
28 201563-П29 Болт М12х1,25-6gх30 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
