Коробка дополнительного отбора мощности
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

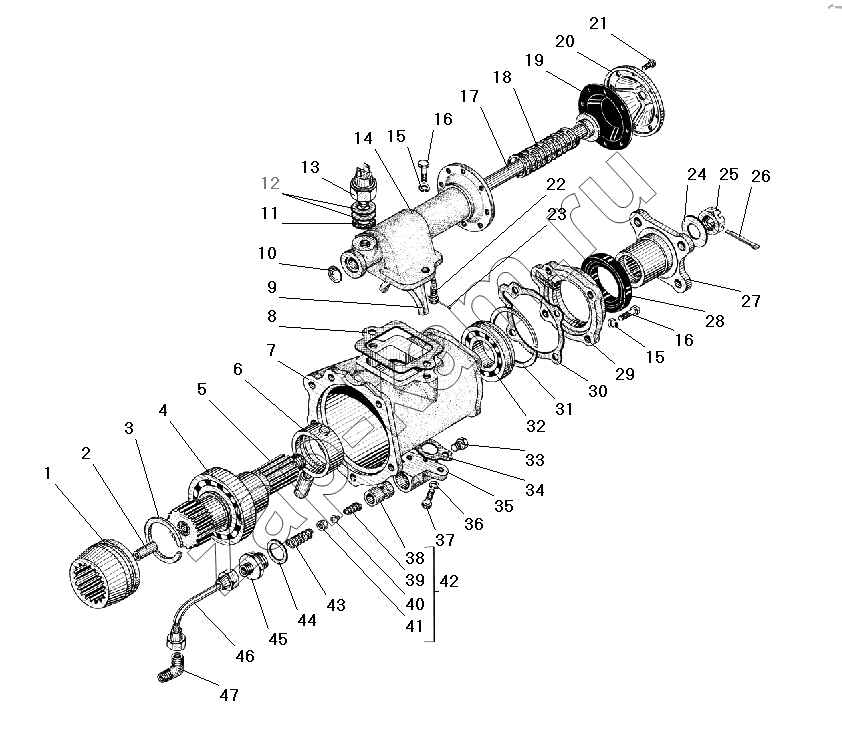

Схема/чертеж: Коробка дополнительного отбора мощности / УралАЗ УРАЛ-4320-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Поз. Артикул Название детали Кол-во Цена
1 5557-4202061 Муфта включения 1; -
2 375-4202074 Втулка вала 1; -
3 375-4202018 Кольцо стопорное 1; -
4 211А Подшипник шариковый 1; -
5 375-4202030-Б Вал коробки 1; -
6 375-4202212-10 Поршень насоса в сборе 1; -
7 5557-4202015 Картер дополнительного отбора 1; -
8 5557-4202147 Прокладка 1; -
9 5557-4202126 Вилка 1; -
10 260308-П29 Заглушка 22 1; -
11 4322-3721063 Прокладка уплотнительная 1; -
12 44201-1804131 Прокладка ; -
13 ВК403А-3716000 Выключатель 1; -
14 5557-4202116 Корпус механизма переключения 1; -
15 252136-П2 Шайба 10 пружинная 6; -
16 331472-П29 Болт М10х25 6; -
17 5557-4202120 Шток 1; -
18 5557-4202117 Пружина 1; -
19 5557-4209136 Диафрагма камеры включения коробки отбора мощности 1; -
20 55571-4209034 Крышка камеры включения коробки отбора мощности 1; -
21 201416-П29 Болт М6-6gх12 8; -
22 331402 Болт стопорный 1; -
23 258253 Шплинт 1,2х175 1; -
24 252020-П29 Шайба 22 1; -
25 334920 Гайка М22х1,5 1; -
26 258054-П29 Шплинт 4х32 1; -
27 375-4202264-Б Фланец 1; -
28 2.1-51х76-1 Манжета в сборе 1; -
29 5557-4202084 Крышка подшипника 1; -
30 5557-4202073 Прокладка 1; -
31 339053 Кольцо стопорное 1; -
32 50208А Подшипник шариковый 1; -
33 262541 Пробка КГ 1/8" 1; -
34 375-4202211-10 Прокладка 1; -
35 375-4202210-10 Корпус насоса 1; -
36 252135-П2 Шайба 8 пружинная 2; -
37 201457-П29 Болт М8-6gх22 2; -
38 375-4202017-10 Корпус клапана 1; -
39 375-4202207 Пружина 2; -
40 375-4202208 Клапан 2; -
41 375-4202206-10 Седло 2; -
42 375-4202213-10 Клапан предохранительный в сборе 1; -
43 375-4202016 Пружина предохранительного клапана 1; -
44 375-3524004 Прокладка уплотнительная 1; -
45 375-4202203 Крышка корпуса насоса 1; -
46 375-4202215-10 Трубка маслоприемная в сборе 1; -
47 339039-П29 Угольник К3/8"-М16х1,5 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
