Масляный радиатор
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

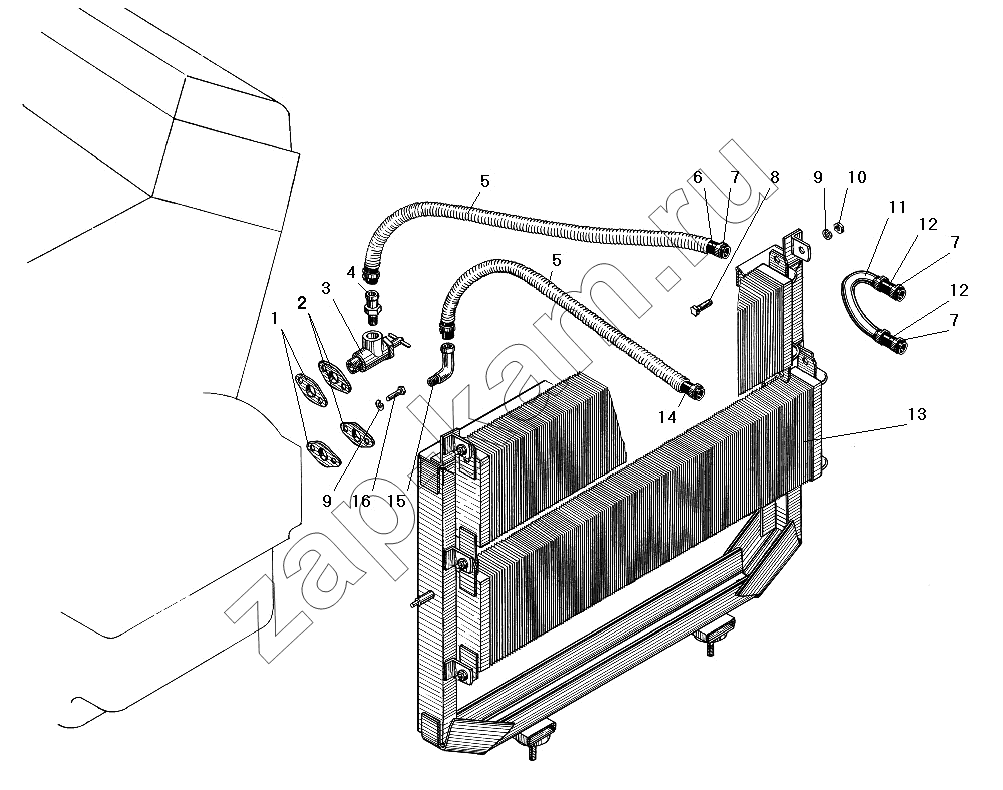

Схема/чертеж: Масляный радиатор / УралАЗ УРАЛ-4320-31
1
2
3
4
5
5
6
7
7
7
8
9
9
10
11
12
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 4320Я-1015555 Прокладка уплотнительная 2; -
2 4320Я2-1013096 Фланец 2; -
3 5557-8101180 Кран масляного радиатора в сборе 1; -
4 4320-1013123 Штуцер 1; -
5 375-1013078 Броня подводного шланга масляного радиатора 7; -
6 4320Я2-1013105-10 Рукав 16х25-1,6 L=1020 1; -
7 00.78-00 Хомут червячный 8; -
8 201455-П29 Болт М8-6gх18 6; -
9 252135-П2 Шайба 8 пружинная 10; -
10 250510-П29 Гайка М8-6Н 6; -
11 4322-1311074 Труба соединительная 1; -
12 4322-1311032 Рукав 16х25-1,6 L=100 2; -
13 5323-1013010-01 Радиатор масляный в сборе 2; -
14 4320-1013111 Рукав 16х25-1,6 L=800 1; -
15 339868 Угольник 1; -
16 201456-П29 Болт М8-6gх20 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
