Основной топливный бак
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

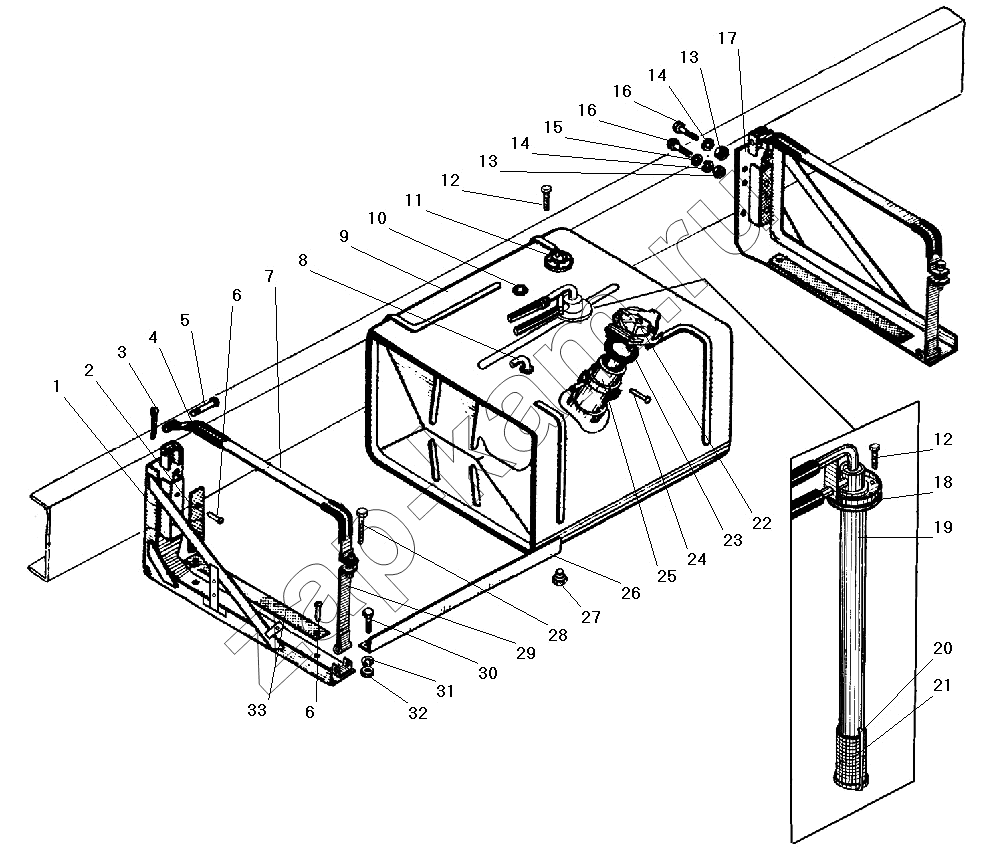

Схема/чертеж: Основной топливный бак / УралАЗ УРАЛ-4320-31
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
1 5557Я-1101100 Кронштейн передний в сборе 1; -
2 375Д-1101121 Прокладка 2; -
3 258038-П29 Шплинт 3,2х16 4; -
4 4320-1101120 Прокладка хомута 4; -
5 260067-П29 Палец 10х55 4; -
6 255805 Заклепка 6х13 8; -
7 4322-1101173 Лента хомута с втулкой 2; -
8 339843 Угольник 1; -
9 44202-1101010-10 Бак топливный в сборе 1; -
10 262542-П29 Пробка контрольная К1/4" 1; -
11 5202.3827010 Датчик указателя уровня топлива 1; -
12 Н-11302-П29 Болт М5-6gх13 10; -
13 250558-П29 Гайка М14-6Н 12; -
14 252138-П2 Шайба 14 пружинная 12; -
15 336044-П29 Шайба 8; -
16 332560-П29 Болт М14х45 12; -
17 4320Я3-1101099 Кронштейн задний в сборе 1; -
18 375-3806748 Прокладка датчика уплотнительная 1; -
19 432001-1104012-10 Трубка приемная в сборе 1; -
20 432001-1104057-01 Фиксатор топливозаборника 1; -
21 432001-1104003 Фильтр приемной трубки 1; -
22 375-1103011-10 Пробка в сборе 1; -
23 4320Х-1103075 Прокладка 1; -
24 255085-П29 Заклепка 4х40 1; -
25 432001-1101154 Стакан с фильтром в сборе 1; -
26 375-1101108 Угольник кронштейнов 1; -
27 432001-1101018 Пробка сливного крана 1; -
28 200820-П29 Болт М14-6gх75 2; -
29 4322-1101174 Лента хомута с гайкой 2; -
30 201497-П29 Болт М10-6gх25 4; -
31 252136-П2 Шайба 10 пружинная 4; -
32 250512-П29 Гайка М10 4; -
33 375Д-1101107 Прокладка кронштейна 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
