Поршень компрессора
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

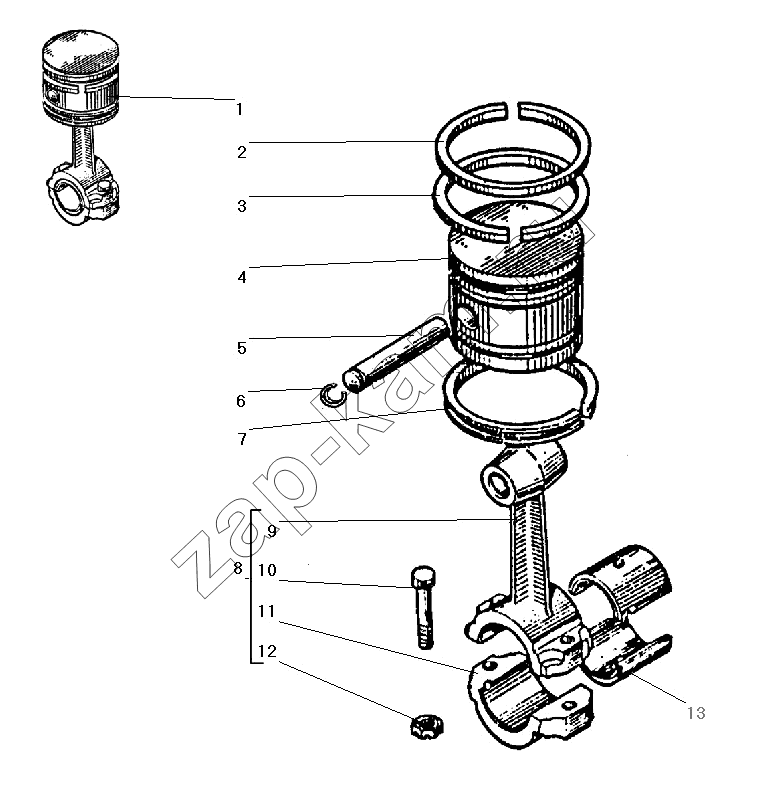

Схема/чертеж: Поршень компрессора / УралАЗ УРАЛ-4320-31
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 130-3509150-05 Поршень с шатуном 2; -
2 130-3509164 Кольцо поршня компрессионное 2; -
3 130-3509164-01 Кольцо компрессионное 2; -
4 130-3509160-02 Поршень 2; -
5 130-3509170 Палец компрессора поршневой 2; -
6 130-3509172 Кольцо поршневого пальца стопорное 4; -
7 130-3509166 Кольцо поршня маслосъемное 2; -
8 130-3509180-05 Шатун в сборе 2; -
9 130-3509190-40 Шатун 2; -
10 130-3509200-10 Болт 4; -
11 130-3509196-30 Крышка шатуна 2; -
12 303180-01 Гайка 4; -
13 130-3509092-01 Вкладыш шатуна 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
