Привод акселератора
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

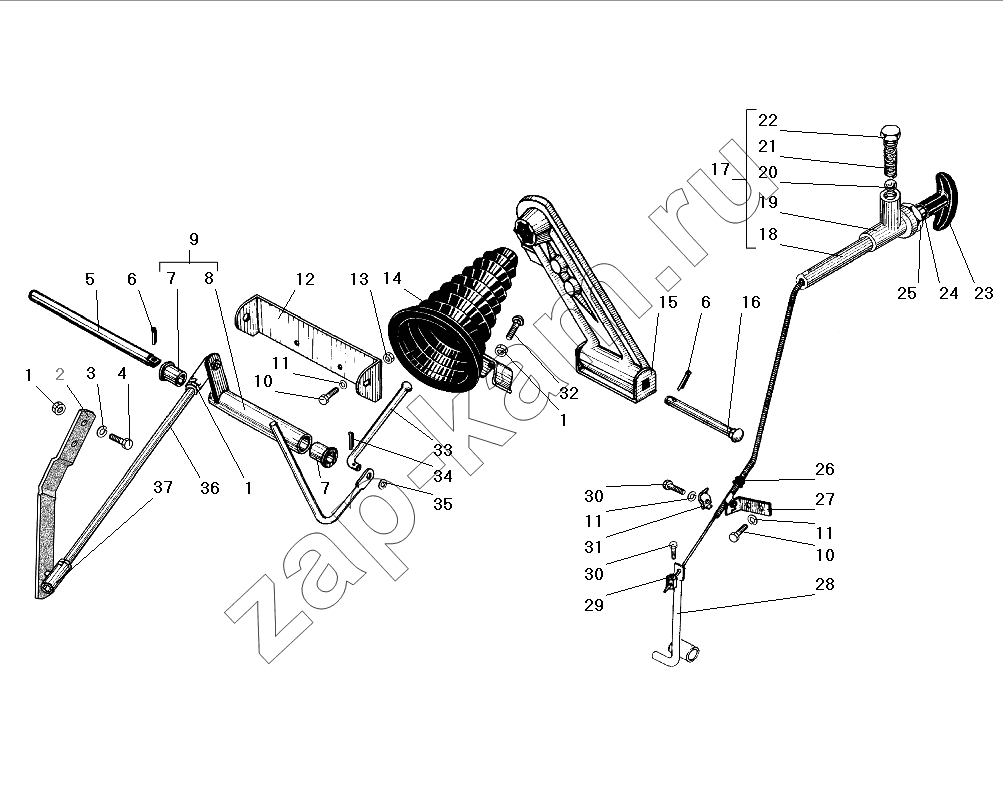

Схема/чертеж: Привод акселератора / УралАЗ УРАЛ-4320-31
1
1
1
2
3
4
5
6
6
7
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
Поз. Артикул Название детали Кол-во Цена
1 250510-П29 Гайка М8-6Н 3; -
2 4320Я-1108187 Рычаг управления регулятором 1; -
3 252135-П2 Шайба 8 пружинная 4; -
4 201457-П29 Болт М8-6gх22 2; -
5 4320Я-1108031 Вал акселератора 1; -
6 258039-П29 Шплинт 3,2х20 2; -
7 740-1108040 Втулка 2; -
8 4320Я-1108060-02 Рычаг 1; -
9 4320Я-1108055-02 Рычаг со втулками в сборе 1; -
10 201418-П29 Болт М6-6gх16 5; -
11 252154-П2 Шайба 6 пружинная 6; -
12 4320Я-1108039 Кронштейн вала акселератора 1; -
13 250508-П29 Гайка М6-6Н 1; -
14 4320-1108022-01 Уплотнитель тяги педали акселератора 1; -
15 375-1108010-04 Педаль акселератора в сборе 1; -
16 339379-П29 Палец 10х92 1; -
17 43205-1108112 Тяга ручного останова двигателя в сборе 1; -
18 43205-1108124 Рейка с тягой 1; -
19 43205-1108102 Корпус в сборе 1; -
20 7.938-200 Шарик ГОСТ 3722-81 1; -
21 4320-1108048-20 Пружина 1; -
22 4320-1108189-01 Пробка 1; -
23 4320Я-1108105 Ручка тяги ручного управления 1; -
24 250464-П29 Гайка М5-6Н 1; -
25 334624-П29 Гайка М14х1,5 1; -
26 4320-1108155 Втулка резиновая 1; -
27 4320-1108070 Кронштейн 1; -
28 4320Я-1108140 Рычаг ручного привода акселератора в сборе 1; -
29 43223-1108095 Зажим жилы троса 1; -
30 Н-11302-П29 Болт М5-6gх13 1; -
31 375-1108047 Скоба кронштейна 1; -
32 210382-П29 Болт М8-6gх35 1; -
33 375-1108017-В Тяга короткая 1; -
34 258024-П29 Шплинт 2,5х16 1; -
35 252004-П29 Шайба 6 1; -
36 4320Я2-1108044-10 Тяга 1; -
37 4320-1108196-10 Наконечник в сборе 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
