Радиатор системы охлаждения
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

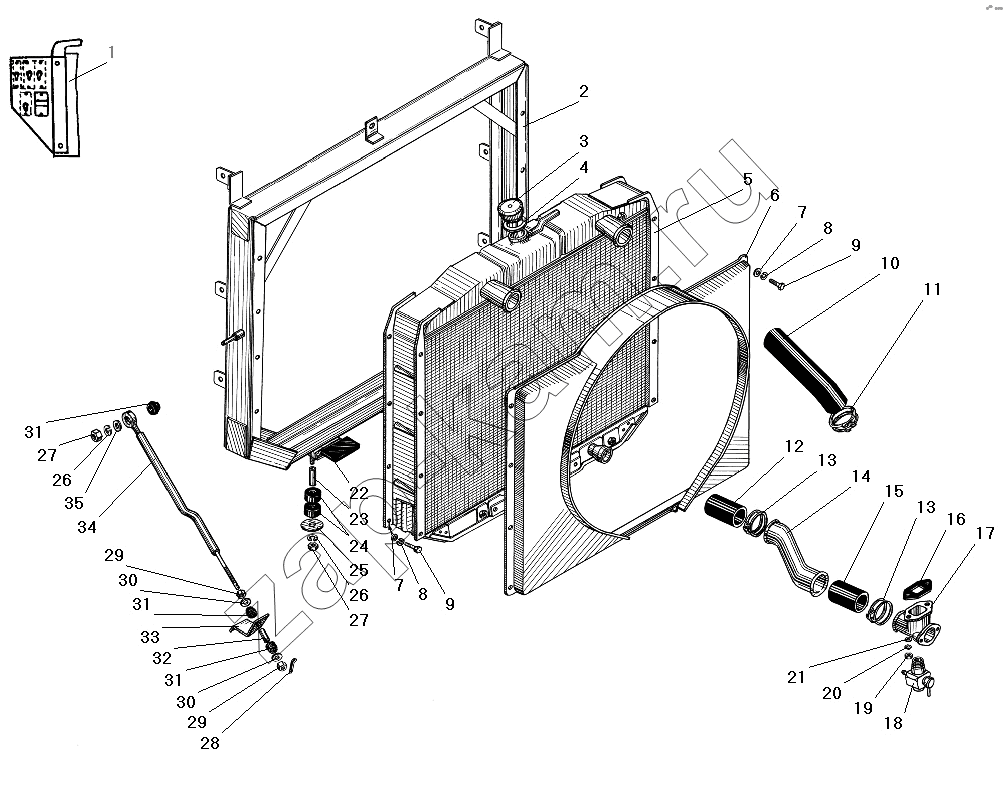

Схема/чертеж: Радиатор системы охлаждения / УралАЗ УРАЛ-4320-31
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
29
30
30
31
31
31
32
33
34
35
Поз. Артикул Название детали Кол-во Цена
1 4320-3741040 Щиток приборов подогревателя в сборе 1; -
2 4320Я2-1302010-10 Рамка в сборе 1; -
3 4320-1304010 Пробка радиатора в сборе 1; -
4 4320-1304027 Кольцо уплотнительное 1; -
5 5323Я-1301010-13 Радиатор в сборе 1; -
6 4320Я2-1309010 Кожух вентилятора в сборе 1; -
7 252005-П29 Шайба 8 13; -
8 252135-П2 Шайба 8 пружинная 14; -
9 201455-П29 Болт М8-6gх18 14; -
10 4320Я-1303010-10 Рукав-деталь 42-51-470-0,2 2; -
11 00.78-02 Хомут червячный 4; -
12 4320ЯХ-1303030 Рукав-деталь 50-61-120-0,3 1; -
13 00.78-03 Хомут червячный 4; -
14 4320Я2-1303120 Патрубок соединительный 1; -
15 43205-1015129 Шланг 1; -
16 4320Я-1303041 Прокладка водоподводящего патрубка 1; -
17 4320Я-1303053 Патрубок водоподводящий 1; -
18 353-1305010-А Кран сливной в сборе 1; -
19 250513-П29 Гайка М10х1-6Н 2; -
20 252136-П2 Шайба 10 пружинная 2; -
21 252006-П29 Шайба 10 2; -
22 4320-1302076 Накладка 2; -
23 4320-1302071 Втулка распорная 2; -
24 4320-1302040-01 Подушка подвески радиатора 4; -
25 335632-П29 Шайба 12 2; -
26 252137-П2 Шайба 12 пружинная 4; -
27 250514-П29 Гайка М12-6Н 4; -
28 258038-П29 Шплинт 3,2х16 2; -
29 250512-П29 Гайка М10 4; -
30 252039-П29 Шайба 10 4; -
31 375Б-1203090 Амортизатор подвески глушителя 6; -
32 375-1302054 Трубка распорная подвески радиатора 2; -
33 4320Я2-1302046 Кронштейн тяги радиатора 2; -
34 4320Я2-1302030-10 Тяга в сборе 2; -
35 252045-П29 Шайба 12 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
