Сиденья платформы
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

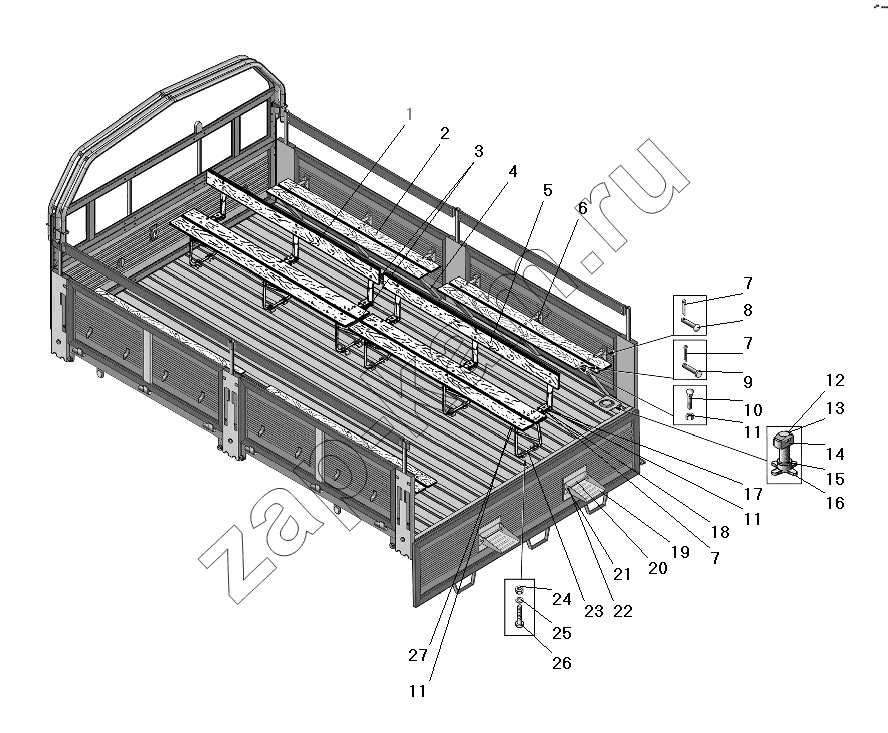

Схема/чертеж: Сиденья платформы / УралАЗ УРАЛ-4320-31
1
2
3
4
5
6
7
7
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
1 4320-8506105-10 Сиденье среднее переднее в сборе 1; -
2 4320Х-8506013-30 Сиденье платформы боковое в сборе 4; -
3 4320-8506163 Палец стопорный в сборе 2; -
4 4320-8506020 Ножка в сборе 12; -
5 4320-8506110-10 Сиденье среднее заднее в сборе 1; -
6 4320-8506015 Поперечина в сборе 12; -
7 258038-П29 Шплинт 3,2х16 24; -
8 4320-8506064 Штырь 12; -
9 260066-П52 Палец 8х50 12; -
10 210383-П29 Болт М8-6gх40 12; -
11 250510-П29 Гайка М8-6Н 68; -
12 43206Х-8501300 Замок в сборе 4; -
13 43206Х-8501267 Кольцо запорное 4; -
14 43206Х-8501262 Фиксатор 4; -
15 43206Х-8501268 Шайба 4; -
16 43206Х-8501264 Штурвал в сборе 4; -
17 210386-П29 Болт М8-6gх55 18; -
18 260043-П52 Палец 8х48 3; -
19 43206Х-8504216 Подножка 2; -
20 4320Х-8504213-10 Ось подножки 2; -
21 258039-П29 Шплинт 3,2х20 4; -
22 252007-П29 Шайба 12 4; -
23 4320-8506125 Ножка 6; -
24 250512-П29 Гайка М10 34; -
25 252136-П29 Шайба 10Т 12; -
26 331479-П29 Болт специальный М10х58 крепления среднего сиденья к основанию 6; -
27 210383-П29 Болт М8-6gх40 25; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
