Система выпуска газов
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

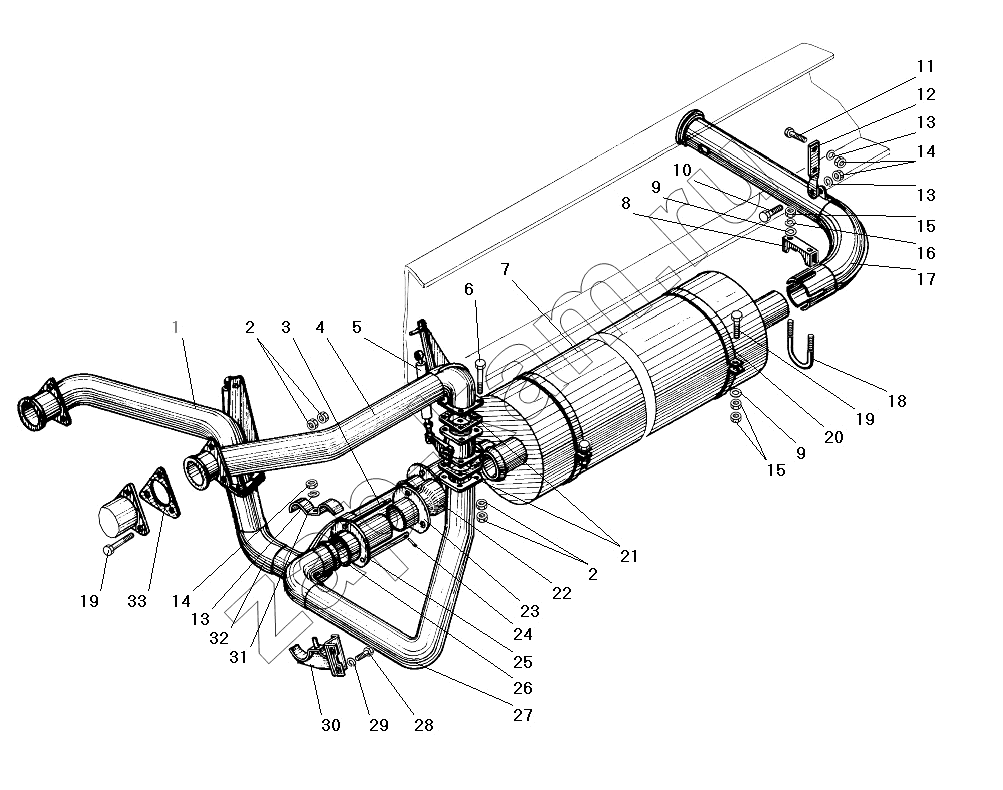

Схема/чертеж: Система выпуска газов / УралАЗ УРАЛ-4320-31
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
14
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
1 4320Я-1203010-10 Труба передняя правая в сборе 1; -
2 250536 Гайка М10-6Н 28; -
3 4320Я-1203389 Пружина 6; -
4 4320Я-1203008 Труба передняя левая в сборе 1; -
5 100-3570210 Цилиндр пневматический диаметр 35х65 в сборе 2; -
6 200329-П29 Болт М10-6gх100 8; -
7 4320Я-1201010-10 Глушитель в сборе 1; -
8 4320-1203060 Хомут выпускной трубы 1; -
9 252006-П29 Шайба 10 4; -
10 201460-П29 Болт М8-6gх30 1; -
11 200263-П29 Болт М8-6gх35 2; -
12 5557-1203054 Кронштейн 1; -
13 252135-П2 Шайба 8 пружинная 4; -
14 250510-П29 Гайка М8-6Н 4; -
15 250512-П29 Гайка М10 6; -
16 252136-П2 Шайба 10 пружинная 2; -
17 4320Я-1203182-01 Труба выпускная 1; -
18 4320-1203065 Стремянка 1; -
19 200315-П29 Болт М10-6gх40 8; -
20 4320-1203043 Хомут глушителя 2; -
21 4320-1203165 Прокладка уплотнительная 4; -
22 4320Я-1203154 Переходник компенсатора задний 2; -
23 4320Я-1203487 Фланец 2; -
24 258024-П29 Шплинт 2,5х16 6; -
25 4320Я-1203485 Фланец со шпильками 2; -
26 4320Я-1203153 Переходник компенсатора передний 2; -
27 4320Я-1203011 Труба задняя левая в сборе 1; -
28 201585-П29 Болт М14-6gх30 2; -
29 252138-П2 Шайба 14 пружинная 2; -
30 4320Я-1203322 Кронштейн приемных труб в сборе 1; -
31 4320-1203327 Хомут 1; -
32 4320Я-1203006 Труба задняя правая в сборе 1; -
33 4320Я-1203165 Прокладка уплотнительная 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
