Топливный насос насосного агрегата
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

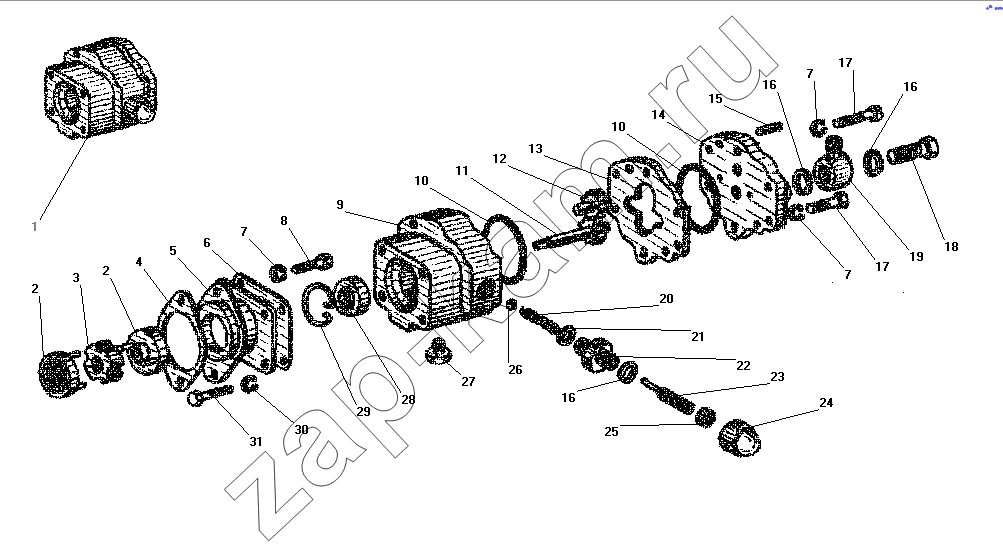

Схема/чертеж: Топливный насос насосного агрегата / УралАЗ УРАЛ-4320-31
1
2
2
3
4
5
6
7
7
7
8
9
10
10
11
12
13
14
15
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 ПЖД30А-1015251 Насос топливный в сборе 1; -
2 ПЖД30-1015265-20 Полумуфта 2; -
3 ПЖД30-1015269 Муфта 1; -
4 ПЖД30-1015270 Прокладка электродвигателя 1; -
5 ПЖД30-1015264 Переходник 1; -
6 ПЖД600-1015263 Прокладка 1; -
7 1/05164/77 Шайба 6 пружинная 8; -
8 1/09022/21 Болт М6х16 2; -
9 ПЖД30-1015252-10 Корпус топливного насоса 1; -
10 ПЖД30-1015255 Кольцо уплотнительное 2; -
11 ПЖД30-1015260 Шестерня ведущая 1; -
12 ПЖД30-1015261 Шестерня ведомая 1; -
13 ПЖД30-1015254 Проставка 1; -
14 ПЖД30-1015253 Крышка 1; -
15 ПЖД30-1015674 Штифт 2; -
16 ПЖД30-1015672 Кольцо уплотнительное 5; -
17 1/09025/21 Болт М6х25 6; -
18 ПЖД30-1015281 Болт топливопровода 2; -
19 ПЖД30-1015282 Угольник поворотный 2; -
20 ПЖД30-1015275-11 Пружина 1; -
21 ПЖД30-1015673 Кольцо уплотнительное 1; -
22 ПЖД30-1015969-20 Штуцер 1; -
23 ПЖД30-1015271-11 Винт регулировочный 1; -
24 45 9563 1610 Гайка М12х1,25 1; -
25 ПЖД30-1015274-11 Гайка 1; -
26 46 9117 3861 Шарик 4,763-200 1; -
27 Д1-3913036-Б Заглушка основания корпуса 1; -
28 ПДЖ-30-1015258 Сальник топливного насоса 1; -
29 ПЖД30-1015259 Кольцо стопорное 1; -
30 1/11954/77 Шайба 5 пружинная 4; -
31 1/09776/21 Болт М5х12 4; -
