Трубопроводы системы отопления кабины
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

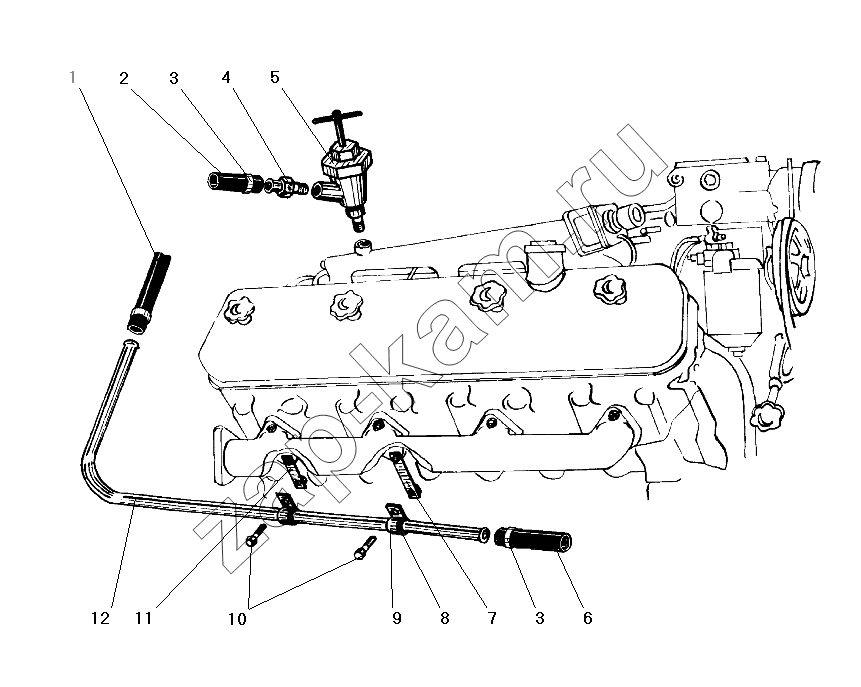

Схема/чертеж: Трубопроводы системы отопления кабины / УралАЗ УРАЛ-4320-31
1
2
3
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 4320-8101222 Шланг отопителя верхний 1; -
2 4320-3408670 Шланг сливной 1; -
3 00.10-00-02 Хомут 3; -
4 4320-1013123 Штуцер 1; -
5 5557-8101180 Кран масляного радиатора в сборе 1; -
6 377-8101224-10 Рукав 1; -
7 4320Я-8101298 Кронштейн трубы отопителя задний 1; -
8 375-3506023 Прокладка хомута 2; -
9 339098-П29 Хомут крепления шланга 2; -
10 201416-П29 Болт М6-6gх12 2; -
11 4320Я-8101291 Кронштейн трубы отопителя передний 1; -
12 4320Я-8101453 Труба отопителя отводящая 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
