Трубы и шланги системы предпускового подогрева
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

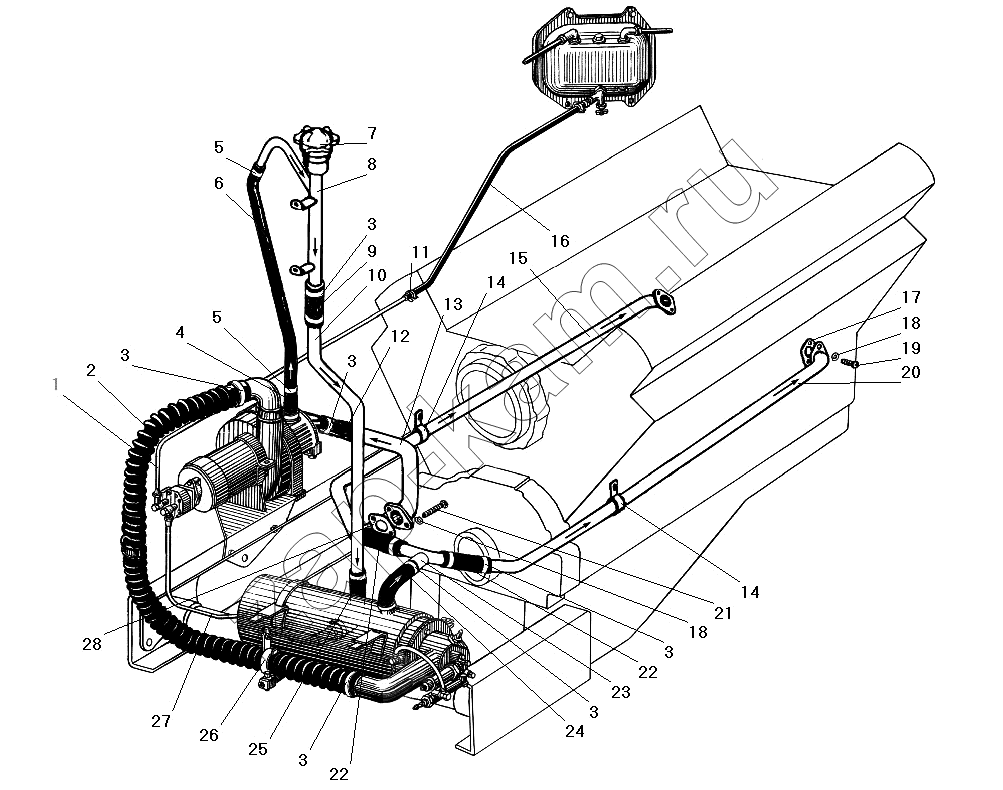

Схема/чертеж: Трубы и шланги системы предпускового подогрева / УралАЗ УРАЛ-4320-31
1
2
3
3
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 4320Я2-1015646 Трубка топливная в сборе 1; -
2 4320Я2-1015128-10 Шланг воздухопровода 1; -
3 00.10.00-03 Хомут червячный (32-50) 15; -
4 4320-1015720-01 Переходник соединительной трубы 1; -
5 00.10.00-02 Хомут червячный (20-32) 2; -
6 4320Я2-1015530-10 Шланг перепускной со втулкой в сборе 1; -
7 4320-1015162 Пробка в сборе 1; -
8 4320Я2-1015590 Труба наливная котла верхняя в сборе 1; -
9 375-1109220 Шланг соединительный 1; -
10 4320Я2-1015575 Труба наливная нижняя 1; -
11 00.10.00 Хомут червячный (12-22) 2; -
12 4320Я-1015067 Шланг соединительный 1; -
13 4320Я2-1015204 Труба подводящая насосного агрегата в сборе 1; -
14 339976-П29 Хомут 2; -
15 4320Я2-1015552 Труба подводящая правая в сборе 1; -
16 375-1104161 Шланг топливопроводный 1; -
17 4320Я-1015555 Прокладка уплотнительная 2; -
18 252135-П2 Шайба 8 пружинная 6; -
19 201455-П25 Болт М8-6gх18 4; -
20 4320Я2-1015559 Труба подводящая левая в сборе 1; -
21 201458-П29 Болт М8-6gх25 2; -
22 4320Я-1015548 Шланг соединительный 2; -
23 4320Я-1015564 Тройник в сборе 1; -
24 4320-1109220 Рукав 1; -
25 4320-1015573-04 Шланг соединительный угловой 1; -
26 00.10.00-04 Хомут червячный (40-56) 1; -
27 4320Я2-1015654 Трубка топливная в сборе 1; -
28 4320Я-1015011 Прокладка фланца 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
