Тяга ручного останова двигателя
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

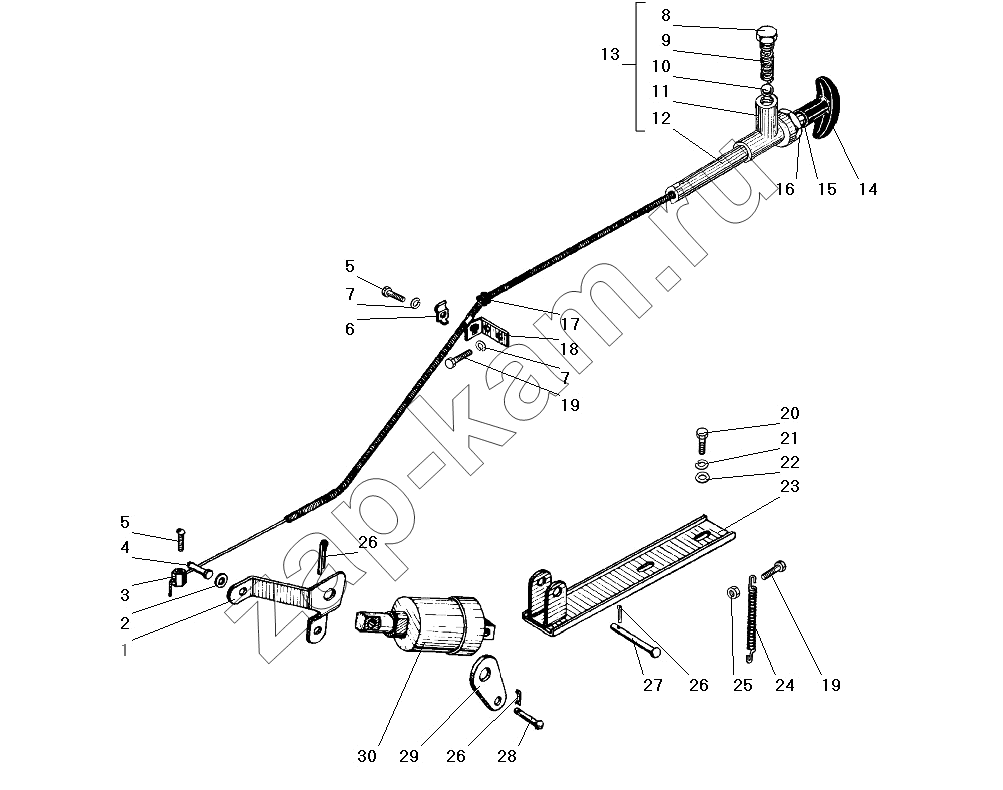

Схема/чертеж: Тяга ручного останова двигателя / УралАЗ УРАЛ-4320-31
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 4320Я-1108272 Рычаг останова двигателя 1; -
2 252004-П29 Шайба 6 1; -
3 43223-1108095 Зажим жилы троса 1; -
4 260008-П52 Палец 6х12 1; -
5 Н-11302-П29 Болт М5-6gх13 3; -
6 375-1108047 Скоба кронштейна 1; -
7 252154-П2 Шайба 6 пружинная 3; -
8 4320-1108189-01 Пробка 1; -
9 4320-1108048-20 Пружина 1; -
10 7.938-200 Шарик ГОСТ 3722-81 1; -
11 43205-1108102 Корпус в сборе 1; -
12 43205-1108124 Рейка с тягой 1; -
13 43205-1108112 Тяга ручного останова двигателя в сборе 1; -
14 4320Я-1108107 Ручка останова двигателя 1; -
15 250464-П29 Гайка М5-6Н 1; -
16 334624-П29 Гайка М14х1,5 2; -
17 4320-1108155 Втулка резиновая 1; -
18 4320-1108070 Кронштейн 1; -
19 201418-П29 Болт М6-6gх16 3; -
20 201497-П29 Болт М10-6gх25 2; -
21 252136-П2 Шайба 10 пружинная 2; -
22 252006-П29 Шайба 10 2; -
23 4320Я2-1108337-10 Планка с кронштейном пневмоцилиндра в сборе 1; -
24 4320-1109424 Пружина 1; -
25 250508-П29 Гайка М6-6Н 1; -
26 258013-П29 Шплинт 2х16 3; -
27 260016-П52 Палец 6х30 1; -
28 260011-П52 Палец 6х18 1; -
29 4320Я-1108342 Рычаг пневмоцилиндра в сборе 1; -
30 100-3570110 Цилиндр диаметр 30х25 пневматический в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
