Установка компрессора
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

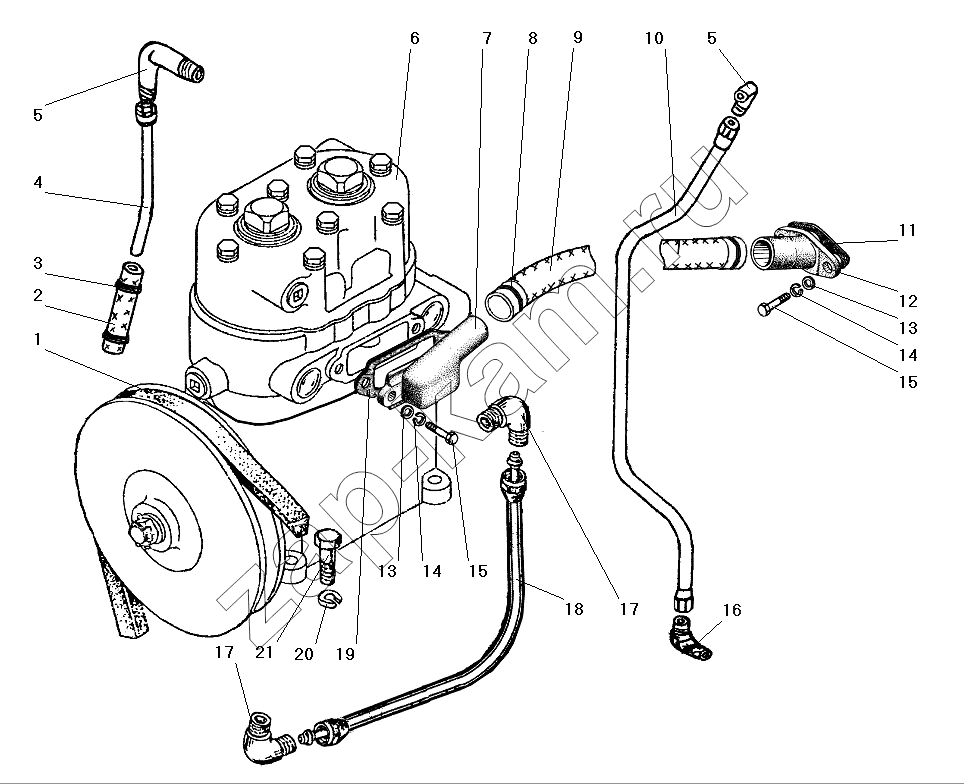

Схема/чертеж: Установка компрессора / УралАЗ УРАЛ-4320-31
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 238НБ-1307170 Ремень 14х10-937 1; -
2 432007-1303059 Рукав 14х23-600 1; -
3 00.78-00 Хомут червячный 2; -
4 4320Я-1303062 Труба компрессора отводящая 1; -
5 339046 Угольник М20х1,5 КГ3/8" 2; -
6 4320-3509009 Компрессор в сборе 1; -
7 4320Я-3509275 Патрубок впускной компрессора 1; -
8 00.10.00-03 Хомут червячный (32-50) 2; -
9 4320Я-3509276-10 Рукав-деталь 25-35-255-0,3(3) 1; -
10 4320Я-1303060 Труба компрессора подводящая 1; -
11 4320Я-3509281 Прокладка 1; -
12 4320Я-3509277 Патрубок воздухоподводящий 1; -
13 252005-П29 Шайба 8 4; -
14 252135-П2 Шайба 8 пружинная 4; -
15 201457-П29 Болт М8-6gх22 4; -
16 4320Я-1303098 Угольник 1; -
17 339843 Угольник 2; -
18 63621-3509260 Трубка маслоподводящая к компрессору 1; -
19 4320Я-3509282 Прокладка 1; -
20 252136-П2 Шайба 10 пружинная 4; -
21 201499-П29 Болт М10-6gх30 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
