Установка пневмоцилиндра (трансмиссия для МО)
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

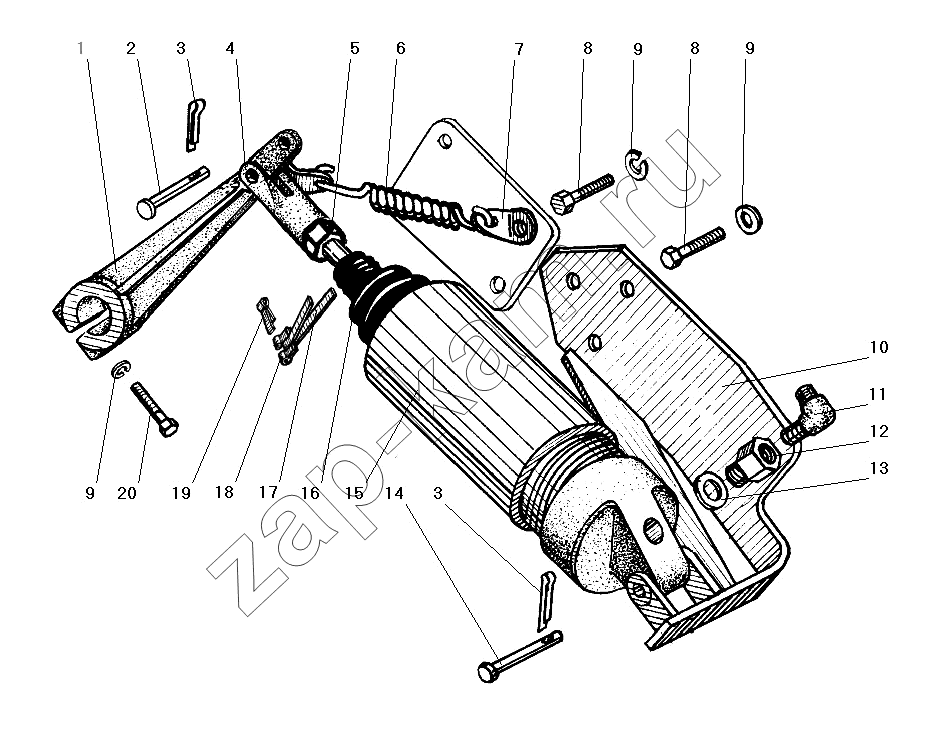

Схема/чертеж: Установка пневмоцилиндра (трансмиссия для МО) / УралАЗ УРАЛ-4320-31
1
2
3
3
4
5
6
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 5557Я-1602074-01 Рычаг вала вилки выключения сцепления 1; -
2 339640-П52 Палец 10х28 1; -
3 258038-П29 Шплинт 3,2х16 1; -
4 375-3508045 Вилка тяги 1; -
5 250615-П29 Гайка М12х1,25-6Н 1; -
6 4320-1602119 Пружина 1; -
7 375-1103012-10 Пластина 2; -
8 206535-П29 Болт М10-6gх22 4; -
9 252136-П2 Шайба 10 пружинная 4; -
10 5557Я-1602196 Кронштейн 1; -
11 339358 Угольник 1; -
12 339699 Штуцер К1/8"-М12х1,5" 1; -
13 4320-3506054 Прокладка 1; -
14 260043-П52 Палец 8х48 1; -
15 5557Я-1609005 Цилиндр пневматический в сборе 1; -
16 5557-1609052-01 Колпак защитный 1; -
17 4598711574 Лента хомута 1; -
18 4598711592 Пряжка хомута 1; -
19 4598711152 Шплинт 1; -
20 200319-П29 Болт М10-6gх50 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
