Установка пневмоуправления ДОМ, БМКД
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

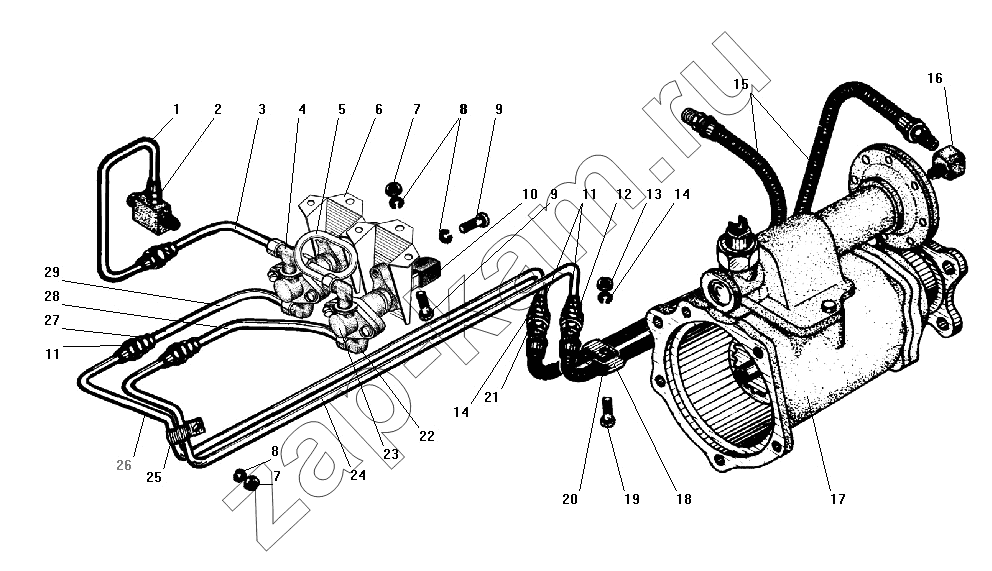

Схема/чертеж: Установка пневмоуправления ДОМ, БМКД / УралАЗ УРАЛ-4320-31
1
2
3
4
5
6
7
7
8
8
9
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 375Д-5205050 Трубка от крестовины к штуцеру 1; -
2 339200-П29 Штуцер М10х1 К1/8" 1; -
3 4320Х-4202327 Трубка подводящая к крану 1; -
4 339690 Тройник М10х1-К 1/8" 1; -
5 4320Х-4202156 Трубка воздуховодная 1; -
6 5920-4202277 Кронштейн 2; -
7 250508-П29 Гайка М6-6Н 6; -
8 252154-П2 Шайба 6 пружинная 10; -
9 220104-П29 Винт М6-6gх14 9; -
10 4322-8109044-10 Ручка управления 2; -
11 250513-П29 Гайка М10х1-6Н 5; -
12 339938 Штуцер М14х1,5 1; -
13 250512-П29 Гайка М10 1; -
14 252136-П2 Шайба 10 пружинная 2; -
15 375-4225075-02 Шланг гибкий системы накачки шин в сборе 2; -
16 375-4245114 Штуцер подвода воздуха 1; -
17 5557-4202010 Отбор мощности дополнительный в сборе 1; -
18 339098-П29 Хомут крепления шланга 2; -
19 201495-П29 Болт М10-6gх20 1; -
20 375-3506023 Прокладка хомута 2; -
21 339705 Штуцер 1; -
22 339520-П29 Угольник М10х1 К1/8" 3; -
23 4320Х-4206201 Кран в сборе 2; -
24 4320Х-4202154 Трубка подводящая к диафрагме первая 1; -
25 337820 Хомут 1; -
26 4320ЯХ-2411150-01 Трубка воздуховодная 1; -
27 339396 Штуцер 3; -
28 4320Х-4202344 Трубка подводящая к диафрагме 1; -
29 4320ЯХ-2411153-01 Трубка воздуховодная 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
