Установка пневмоуправления КОМ
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

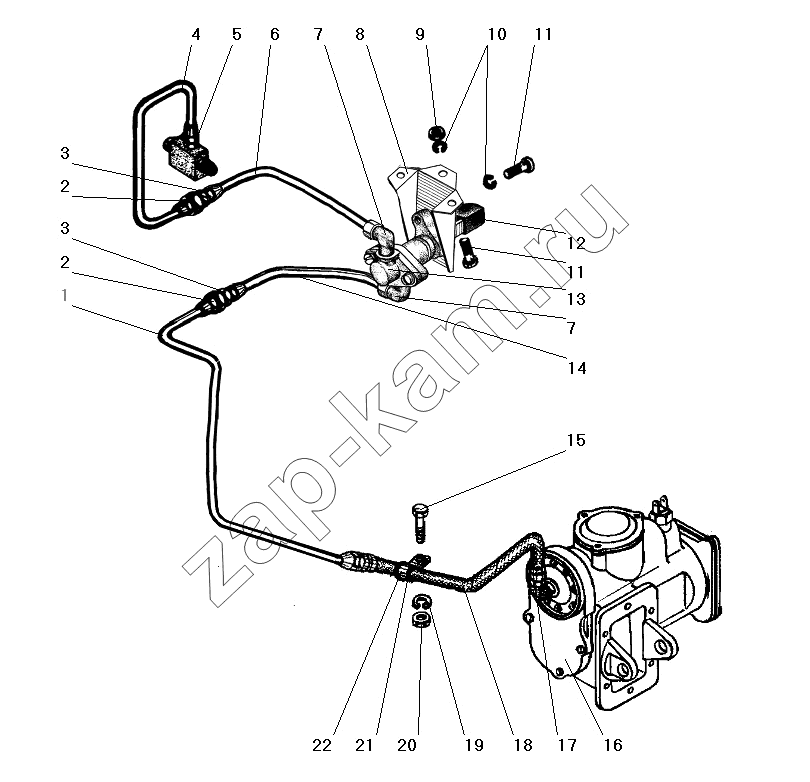

Схема/чертеж: Установка пневмоуправления КОМ / УралАЗ УРАЛ-4320-31
1
2
2
3
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 4320Х-4206130 Трубка воздуховодная 1; -
2 250513-П29 Гайка М10х1-6Н 2; -
3 339396 Штуцер 2; -
4 375Д-5205050 Трубка от крестовины к штуцеру 1; -
5 339200-П29 Штуцер М10х1 К1/8" 1; -
6 4320Х-4202327 Трубка подводящая к крану 1; -
7 339520 Угольник 2; -
8 5920-4202277 Кронштейн 1; -
9 250508-П29 Гайка М6-6Н 4; -
10 252154-П2 Шайба 6 пружинная 7; -
11 220104-П29 Винт М6-6gх14 6; -
12 4322-8109044-10 Ручка управления 1; -
13 4320Х-4206201 Кран в сборе 1; -
14 4320Х-4202344 Трубка подводящая к диафрагме 1; -
15 201493-П29 Болт М10-6gх16 1; -
16 55571-4209009 Коробка отбора мощности 1; -
17 375-4245114 Штуцер подвода воздуха 1; -
18 5323-1803326 Шланг 1; -
19 252156-П2 Шайба 10 пружинная 1; -
20 250512-П29 Гайка М10 1; -
21 375-3506023 Прокладка хомута 1; -
22 339098-П29 Хомут крепления шланга 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
