Установка системы герметизации
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

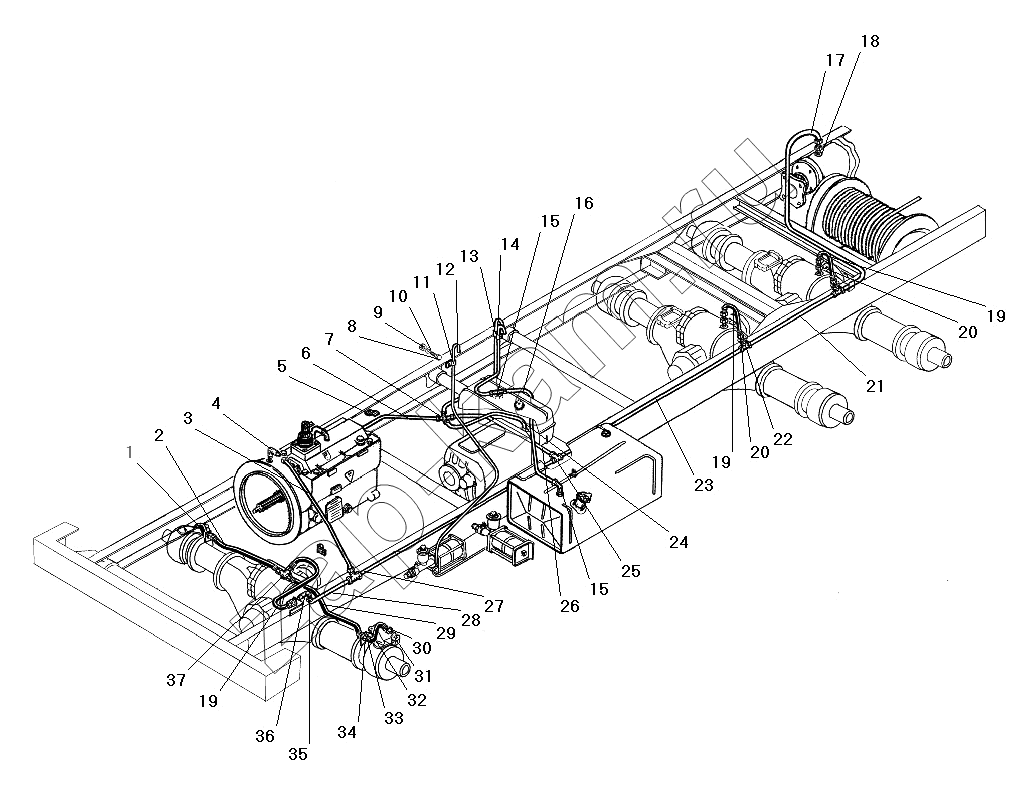

Схема/чертеж: Установка системы герметизации / УралАЗ УРАЛ-4320-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Поз. Артикул Название детали Кол-во Цена
1 4320Х-3506045 Шланг гибкий в сборе 1; -
2 375-4245025 Трубка переднего моста правая в сборе 1; -
3 4320-4712064 Трубка к картеру сцепления 1; -
4 339115-П29 Угольник М14х1,5 К1/4" 2; -
5 339013-П29 Скоба 1; -
6 4320Я2-4712082 Трубка от коробки передач 1; -
7 339275-П29 Переходник М16х1,5-М14х1,5 1; -
8 201496-П29 Болт М10-6gх22 1; -
9 250512-П29 Гайка М10 1; -
10 252136-П2 Шайба 10 пружинная 1; -
11 339097-П29 Хомут 14 1; -
12 4320-4712057 Трубка выводная пневмоусилителей 1; -
13 339392-П29 Хомут 9 1; -
14 4320-4712047 Трубка выводная 1; -
15 339146-П29 Тройник М14х1,5 2; -
16 4320-4712033 Трубка к дополнительному баку 1; -
17 4320ЯХ-4712035 Трубка к лебедке 1; -
18 339263-П29 Штуцер К1/8"-М14х1,5 2; -
19 375-4245070-02 Шланг гибкий 3; -
20 250634-П29 Гайка М14х1,5 3; -
21 375-4245018 Трубка к заднему мосту в сборе 1; -
22 339144-П29 Тройник М14-М14х1,5 2; -
23 375-4245014 Трубка к среднему мосту в сборе 1; -
24 4320-4712022 Трубка от коробки к переходнику 1; -
25 339148-П29 Тройник М14х1,5 2; -
26 4320-4712037 Трубка выводная мостов 1; -
27 4320-4712014 Трубка к переднему мосту 1; -
28 4320-4712012 Трубка к переднему мосту первая 1; -
29 375-4245020-01 Трубка переднего моста левая в сборе 1; -
30 339632-П29 Штуцер 2; -
31 375-4225053-Б Штуцер подвода воздуха 2; -
32 375-3506024-01 Шланг гибкий в сборе 1; -
33 252159-П29 Шайба 16Л 2; -
34 250636-П29 Гайка М16х1,5-6Н 2; -
35 252158-П29 Шайба 14Л 1; -
36 339145-П29 Угольник М14-М14х1,5 2; -
37 4320Я3-4247452 Тройник с трубкой 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
