Воздуховод с воздушным фильтром
/ УралАЗ УРАЛ-4320-31

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

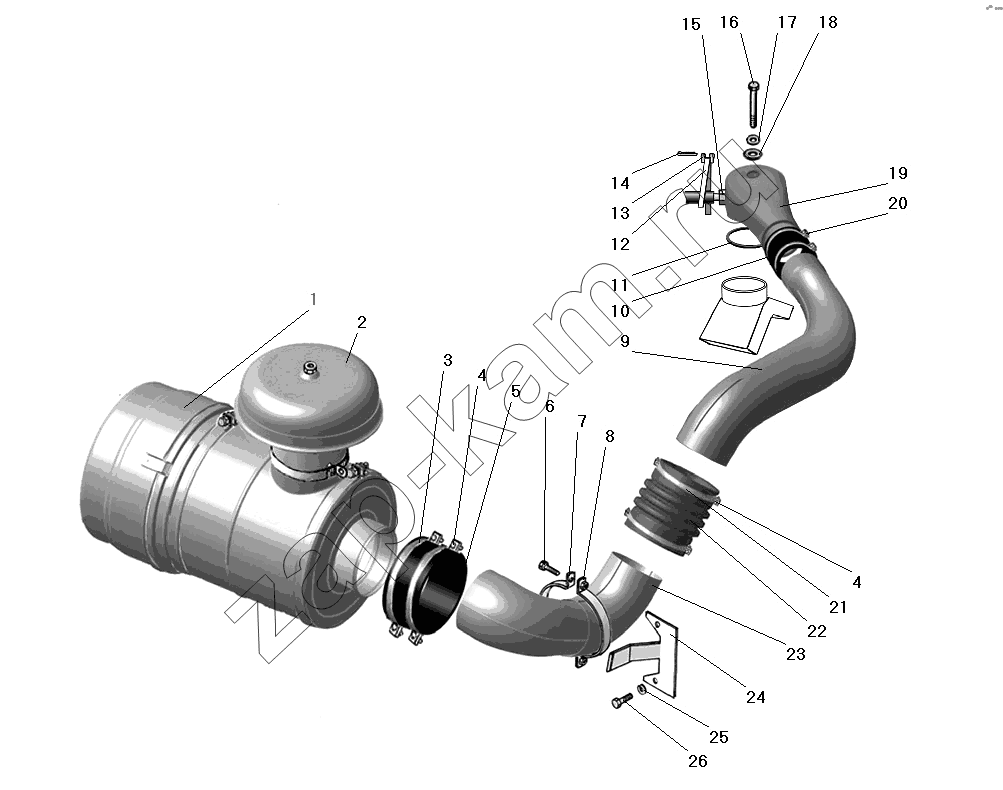

Схема/чертеж: Воздуховод с воздушным фильтром / УралАЗ УРАЛ-4320-31
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 ФВ721.1109510 Фильтр воздушный в сборе 1; -
2 4320Я3-1109118 Труба воздухозаборная с колпаком 1; -
3 6361КХ-1109182 Хомут 2; -
4 331006 Болт хомута 2; -
5 6361КХ-1109041 Муфта 1; -
6 201457-П29 Болт М8-6gх22 2; -
7 4320Я3-1109163-10 Лента кронштейна 1; -
8 4320Я3-1109161 Половина кронштейна 1; -
9 4320Я2-1109294 Патрубок угловой 1; -
10 4320Я3-1109044 Муфта соединительная 1; -
11 4320Я-1109435-10 Кольцо уплотнительное 1; -
12 4598711570 Лента хомута 1; -
13 4598711592 Пряжка хомута 1; -
14 258038-П29 Шплинт 3,2х16 1; -
15 432001-3706013 Штуцер 1; -
16 332716 Болт 1; -
17 252039-П29 Шайба 10 1; -
18 4320-8101187 Уплотнитель 1; -
19 4320Я2-1109132 Насадок 1; -
20 4320Я3-1109178 Хомут 2; -
21 5323-1109182 Лента хомута 2; -
22 4322-1109428 Щланг соединительный в сборе 1; -
23 4320Я3-1109110 Воздуховод нижний 1; -
24 4320Я3-1109153 Держатель воздухопровода 1; -
25 252135-П29 Шайба 8Т 2; -
26 201454-П29 Болт М8-6gх16 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
