Кран управления давлением
/ УралАЗ УРАЛ-4320-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

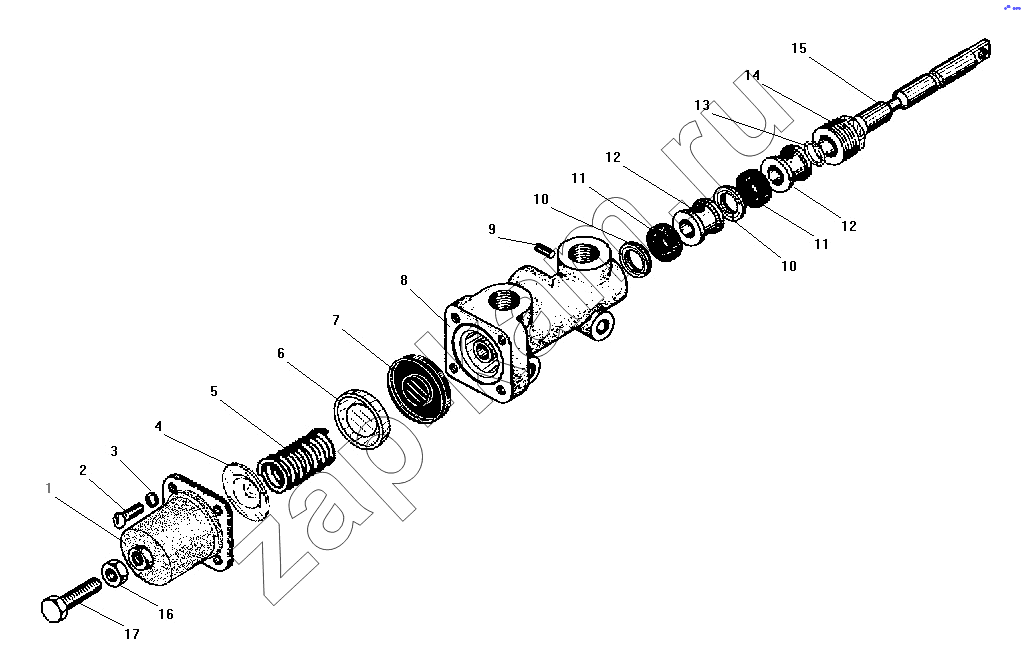

Схема/чертеж: Кран управления давлением / УралАЗ УРАЛ-4320-41
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 131-3515019-Б Крышка клапана 1; -
2 220080-П8 Винт М5-6gх16 4; -
3 252153-П2 Шайба 5 пружинная 4; -
4 131-3515063 Шайба упорная 1; -
5 131-3515061 Пружина 1; -
6 131-3515059-Б Стакан направляющий 1; -
7 131-3515080 Диафрагма 1; -
8 131-4222031-Б Корпус 1; -
9 402008-П29 Винт М5х6 1; -
10 131-4222071-А2 Кольцо распорное 2; -
11 131-4222035 Сальник крана 2; -
12 131-4222069-А Втулка распорная 2; -
13 307788-П29 Кольцо 12 замковое 1; -
14 131-4222038-А5 Направляющая золотника 1; -
15 131-4222036 Золотник 1; -
16 250508-П8 Гайка М6-6Н 1; -
17 201423-П8 Болт М6-6gх28 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
