Отопитель кабины
/ УралАЗ УРАЛ-4320-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

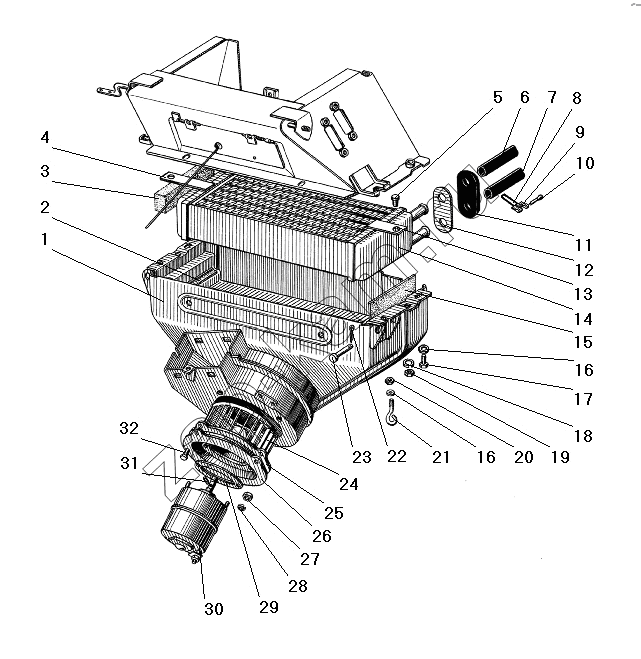

Схема/чертеж: Отопитель кабины / УралАЗ УРАЛ-4320-41
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
1 4320-8101015-10 Кожух отопителя в сборе 1; -
2 4320-8101074 Прокладка 4; -
3 4320-8101624 Прокладка 1; -
4 4320-8101103 Пластина прижимная 1; -
5 220051-П29 Винт М4-6gх10 2; -
6 4320-8101222 Шланг отопителя верхний 1; -
7 4320-8101224 Шланг водоотводящий отопителя 1; -
8 45 9871 1552 Лента 30 стяжная 4; -
9 45 9871 1591 Пряжка хомута 4; -
10 297575-П29 Шплинт 6х22 4; -
11 4320-8101170 Уплотнитель патрубков 1; -
12 377-8101174 Пластина уплотнительная 1; -
13 4320-8101102 Пластина прижимная 1; -
14 4320-8101060 Радиатор отопителя в сборе 1; -
15 4320-8101025-10 Прокладка 1; -
16 252004-П29 Шайба 6 4; -
17 201418-П29 Болт М6-6gх16 2; -
18 252132-П2 Шайба 4 пружинная 2; -
19 250462-П29 Гайка М4-6Н 2; -
20 250508-П29 Гайка М6-6Н 2; -
21 4320-8101016-01 Тяга 2; -
22 258024-П29 Шплинт 2,5х16 2; -
23 260043-П52 Палец 8х48 2; -
24 4320-8102030 Ротор вентилятора в сборе 1; -
25 4320-8102042-01 Прокладка 1; -
26 4320-8102039-10 Диск электродвигателя 1; -
27 250464-П29 Гайка М5-6Н 2; -
28 252133-П2 Шайба 5Т 2; -
29 4320-8102052-10 Прокладка 1; -
30 МЭ226В-3730000-У-ХЛ Электродвигатель отопителя 1; -
31 242470-П29 Винт М5-6gх10 1; -
32 201416-П29 Болт М6-6gх12 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
