Редуктор подъема запасного колеса
/ УралАЗ УРАЛ-4320-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

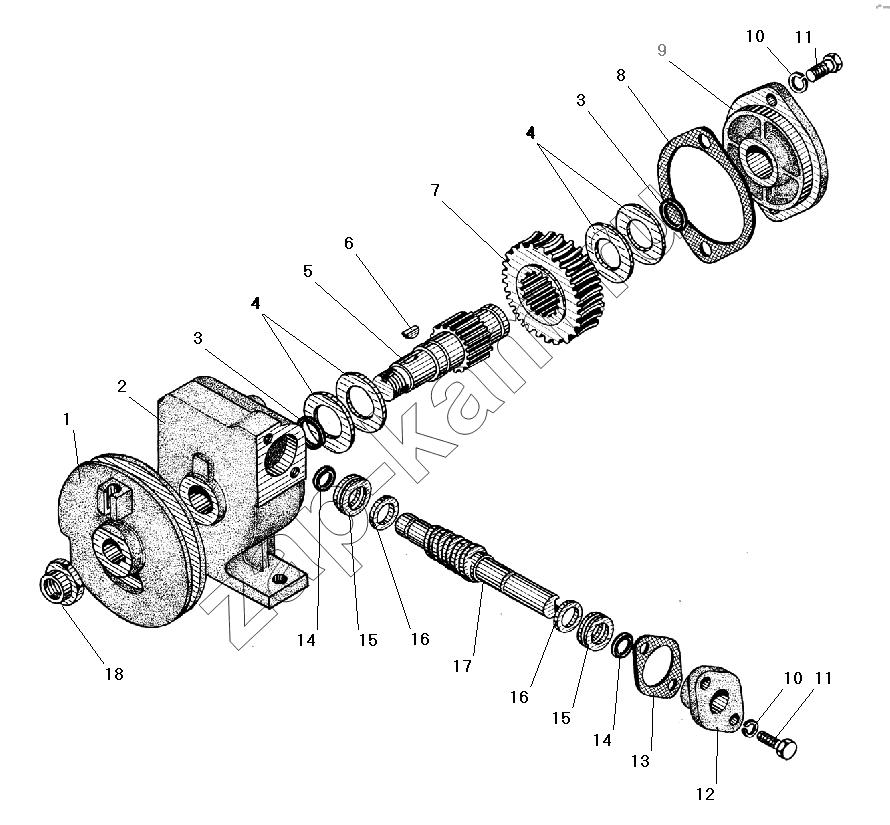

Схема/чертеж: Редуктор подъема запасного колеса / УралАЗ УРАЛ-4320-41
1
2
3
3
4
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
15
16
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 4320-3105985 Барабан 1; -
2 4320-3105900 Картер червячного редуктора 1; -
3 021-025-25-2-2 Кольцо 2; -
4 4320-4204035 Шайба опорная 4; -
5 4320-3105982-10 Вал 1; -
6 260415 Шпонка 5х8 сегментная 1; -
7 4320-3105978-10 Колесо червячное 1; -
8 4320-3105991 Прокладка 1; -
9 4320-3105970 Крышка 1; -
10 252136-П2 Шайба 10 пружинная 4; -
11 201496-П29 Болт М10-6gх22 4; -
12 4320-3105988 Крышка 1; -
13 4320-3105992 Прокладка 1; -
14 014-017-19-2-2 Кольцо 2; -
15 8103 Подшипник шариковый упорной муфты регулятора ТНВД 2; -
16 4320-3105997 Шайба 2; -
17 4320-3105975 Червяк 1; -
18 334997-П29 Гайка М20х1,5-6Н 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
