Трубопроводы системы отопления кабины
/ УралАЗ УРАЛ-4320-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

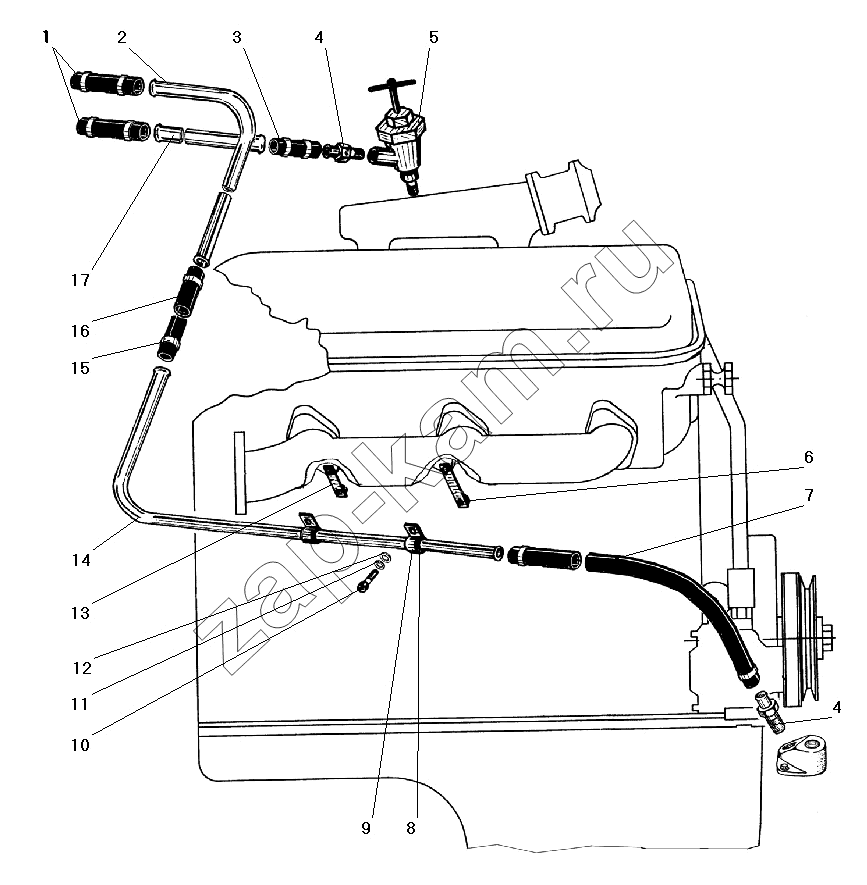

Схема/чертеж: Трубопроводы системы отопления кабины / УралАЗ УРАЛ-4320-41
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 4320Я3-8101170 Рукав 16х25-1,47 L=60 2; -
2 4320Я3-8101207 Труба отопителя отводящая 1; -
3 4320Я3-8101171 Шланг 1; -
4 4320-1013123 Штуцер 2; -
5 5557-8101180 Кран масляного радиатора в сборе 1; -
6 4320Я-8101298 Кронштейн трубы отопителя задний 1; -
7 4320-1013105 Шланг водоотводящий отопителя нижний 1; -
8 375-3506023 Прокладка хомута 2; -
9 339098-П29 Хомут крепления шланга 2; -
10 201452-П29 Болт М8х12 2; -
11 252155-П2 Шайба 8 пружинная 2; -
12 252038-П29 Шайба 8,5 2; -
13 4320Я-8101291 Кронштейн трубы отопителя передний 1; -
14 4320Я3-8101210 Труба отопителя отводящая 1; -
15 00.10-00-02 Хомут 10; -
16 4320Я3-8101172 Шланг водоотводящий отопителя верхний 1; -
17 4320Я3-8101206 Труба отопителя подводящая 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
