Трубы и шланги системы предпускового подогрева
/ УралАЗ УРАЛ-4320-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

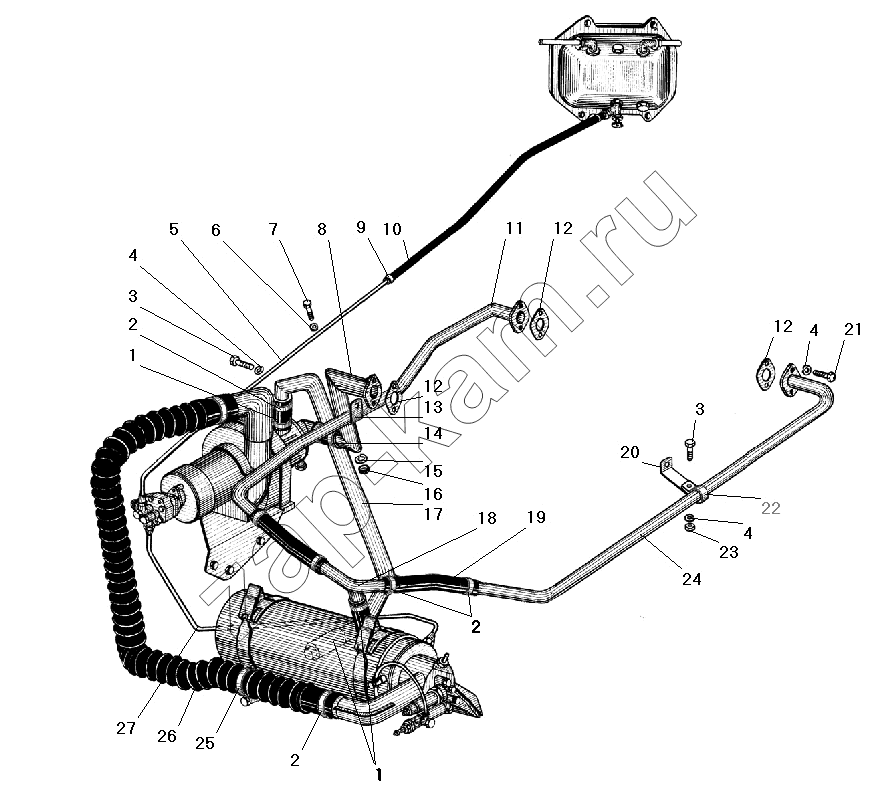

Схема/чертеж: Трубы и шланги системы предпускового подогрева / УралАЗ УРАЛ-4320-41
1
1
2
2
2
3
3
4
4
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
1 4320-1109220 Рукав 3; -
2 00.10.00-03 Хомут червячный (32-50) 14; -
3 201456-П29 Болт М8-6gх20 2; -
4 252135-П2 Шайба 8 пружинная 7; -
5 4320Я2-1015646 Трубка топливная в сборе 1; -
6 252004-П29 Шайба 6 1; -
7 201418-П29 Болт М6-6gх16 1; -
8 4320Я3-1015204 Труба подводящая насосного агрегата в сборе 1; -
9 00.10.00 Хомут червячный (12-22) 2; -
10 375-1104161 Шланг топливопроводный 1; -
11 4320Я3-1015552 Труба подводящая правая в сборе 1; -
12 4320Я-1015555 Прокладка уплотнительная 3; -
13 4320Я3-1015589 Кронштейн 1; -
14 4320Я-1015067 Шланг соединительный 1; -
15 252134-П2 Шайба 6 пружинная 1; -
16 250508-П29 Гайка М6-6Н 1; -
17 4320Я3-1015511 Труба подводящая котла подогревателя в сборе 1; -
18 4320Я3-1015564 Тройник в сборе 1; -
19 4320Я-1015548 Шланг соединительный 2; -
20 4320Я3-1015539-10 Кронштейн 1; -
21 201455-П29 Болт М8-6gх18 5; -
22 339976 Хомут 1; -
23 250510-П29 Гайка М8-6Н 1; -
24 4320Я3-1015559 Труба подводящая левая в сборе 1; -
25 00.10.00-04 Хомут червячный (40-56) 1; -
26 4320Я-1015128-10 Рукав РТГУ 44х1200 1; -
27 4320Я-1015654 Трубка топливная в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
