Вертикальный держатель запасного колеса
/ УралАЗ УРАЛ-4320-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

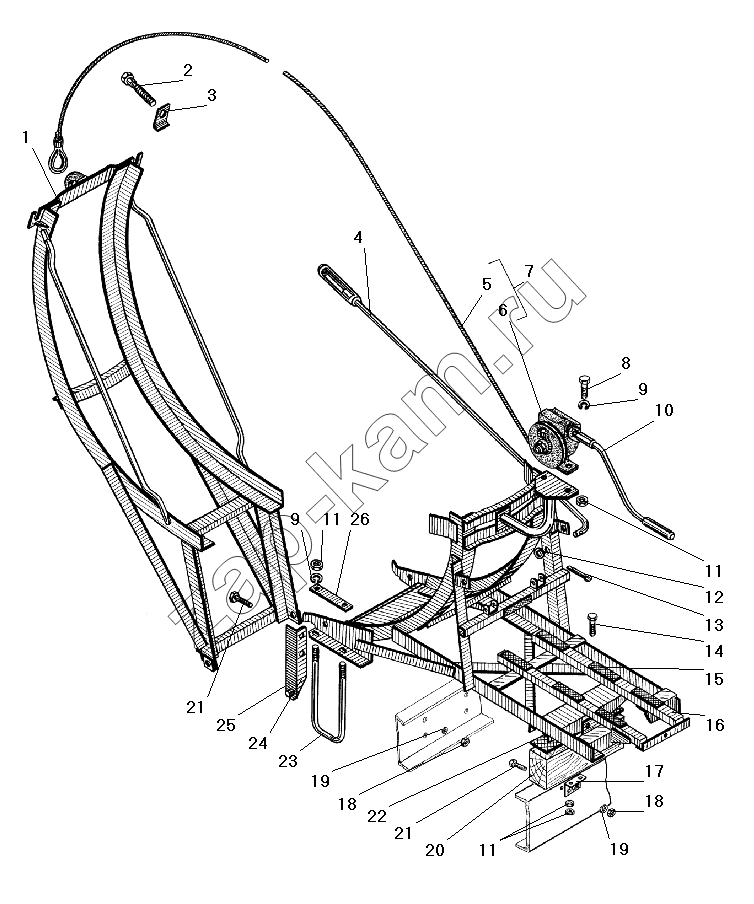

Схема/чертеж: Вертикальный держатель запасного колеса / УралАЗ УРАЛ-4320-41
1
2
3
4
5
6
7
8
9
9
10
11
11
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 4320-3105065 Кронштейн откидной в сборе 1; -
2 332692-П29 Болт М16х150 2; -
3 375-3105013-10 Скоба стяжки 2; -
4 4320-3105460 Стяжка 2; -
5 4320-3105894 Трос редуктора 1; -
6 4320-3105850 Редуктор подъема запасного колеса 1; -
7 4320-3105838 Редуктор с тросом 1; -
8 201543-П29 Болт М12-6gх38 2; -
9 252137-П2 Шайба 12 пружинная 4; -
10 4320-3105862 Рукоятка лебёдки 1; -
11 250514-П29 Гайка М12-6Н 12; -
12 252016-П29 Шайба 14 2; -
13 258052-П29 Шплинт 4х20 2; -
14 200367-П29 Болт М12-6gх45 2; -
15 377С-1102063 Прокладка 7; -
16 4320-3105200 Основание держателя 1; -
17 375-3105162 Угольник поперечины в сборе 1; -
18 250559-П29 Гайка М14х1,5-6Н 6; -
19 252138-П2 Шайба 14 пружинная 8; -
20 375-3105164-10 Брус основания 1; -
21 332006 Болт М14х1,5х41 6; -
22 375-3105489 Прокладка бруса основания 1; -
23 375-3105493 Стремянка 2; -
24 375-3105031 Кронштейн передний в сборе 1; -
25 375-3105050 Кронштейн задний в сборе 1; -
26 375-3105457 Накладка стремянки 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
