Воздуховод с воздушным фильтром
/ УралАЗ УРАЛ-4320-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

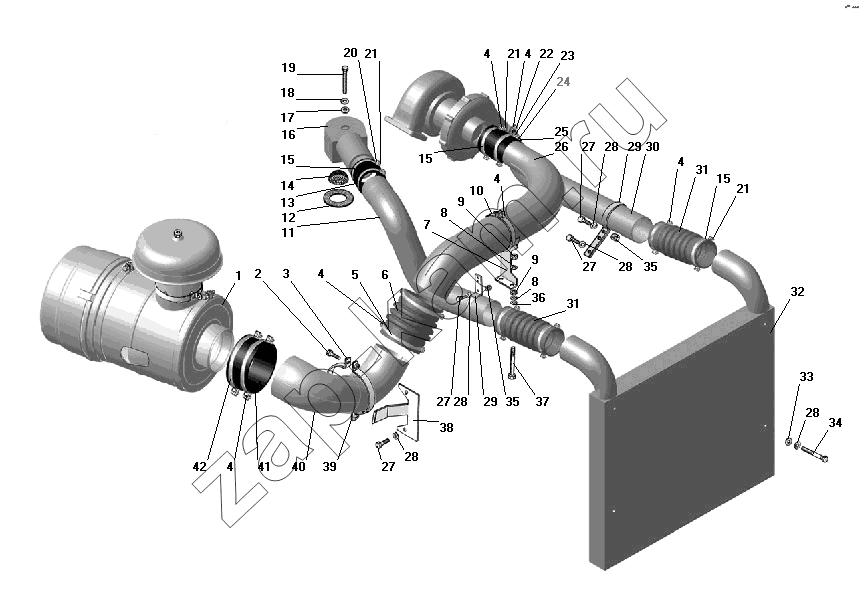

Схема/чертеж: Воздуховод с воздушным фильтром / УралАЗ УРАЛ-4320-41
1
2
3
4
4
4
4
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
27
27
27
28
28
28
28
28
29
29
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
Поз. Артикул Название детали Кол-во Цена
1 7405.1109510 Фильтр воздушный в сборе 1; -
2 201457-П29 Болт М8-6gх22 2; -
3 4320Я3-1109163-10 Лента кронштейна 1; -
4 331006 Болт хомута 23; -
5 5323-1109182 Лента хомута 2; -
6 4322-1109428 Щланг соединительный в сборе 1; -
7 4320Я3-1109400 Кронштейн 1; -
8 252136-П2 Шайба 10 пружинная 4; -
9 250512-П29 Гайка М10 4; -
10 4320Я-1109184 Лента хомута 1; -
11 4320Я3-1109116 Воздухопровод правый 1; -
12 4320Я-1109435-10 Кольцо уплотнительное 1; -
13 4320Я3-1109044 Муфта соединительная 1; -
14 4320Я-1109437 Сетка 1; -
15 4320Я3-1109179 Половина хомута 8; -
16 4320Я2-1109132 Насадок 1; -
17 4320-8101187 Уплотнитель 1; -
18 252039-П29 Шайба 10 1; -
19 332716 Болт 1; -
20 200270-П29 Болт М8х55 4; -
21 4320Я3-1109180 Половина хомута 8; -
22 4320Я3-1109181 Половина хомута 2; -
23 4320Я3-1109182 Половина хомута 2; -
24 5323РХ-1109041 Муфта соединительная 1; -
25 4320Я3-1109043 Муфта трубокомпрессора 1; -
26 4320Я3-1109112 Воздуховод верхний 1; -
27 201454-П29 Болт М8-6gх16 6; -
28 252135-П2 Шайба 8 пружинная 10; -
29 4320Я3-1109143 Кронштейн воздуховода 2; -
30 4320Я3-1109114 Воздуховод левый 1; -
31 4320Я3-1109220 Шланг соединительный 2; -
32 4320Я3-1109530-01 Охладитель 1; -
33 252038-П29 Шайба 8,5 4; -
34 200277-П29 Болт М8-6gх90 4; -
35 250510-П29 Гайка М8-6Н 3; -
36 335630 Шайба 2; -
37 200332-П29 Болт М10-6gх115 2; -
38 4320Я3-1109153 Держатель воздухопровода 1; -
39 4320Я3-1109161 Половина кронштейна 1; -
40 4320Я3-1109110 Воздуховод нижний 1; -
41 6361КХ-1109041 Муфта 1; -
42 6361КХ-1109182 Хомут 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
