Cистема выпуска газов
/ УралАЗ УРАЛ-4320-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

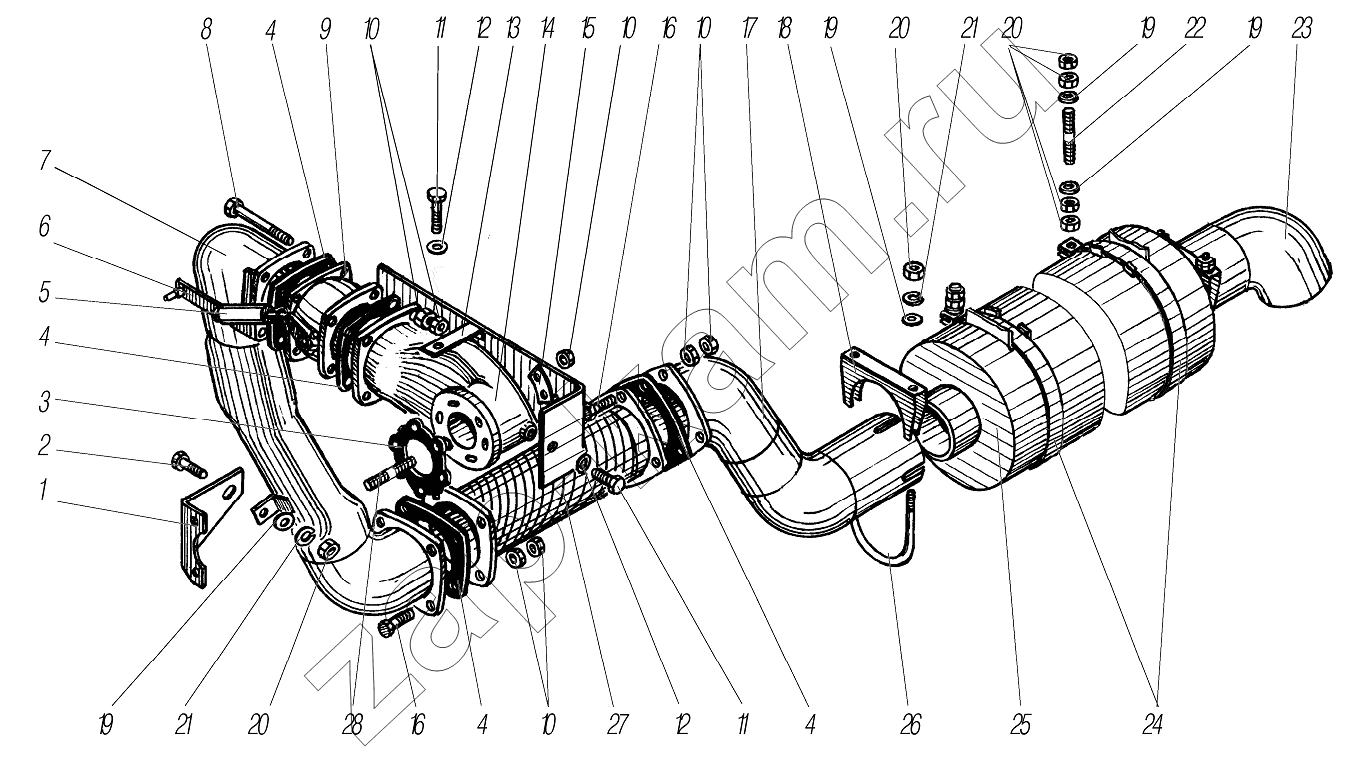

Схема/чертеж: Cистема выпуска газов / УралАЗ УРАЛ-4320-60
1
2
3
4
4
4
4
5
6
7
8
9
10
10
10
10
11
11
12
12
13
14
15
16
16
17
18
19
19
19
19
20
20
20
21
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 4320Я3-1203324-20 Кронштейн приемной трубы в сборе 1; -
2 201497-П29 Болт М10-6gх25 1; -
3 4320Я3-1203020 Прокладка уплотнительная 1; -
4 5423-1203165 Прокладка уплотнительная 4; -
5 432065-3570175 Цилиндр вспомогательного тормоза 1; -
6 55571Д-3570164 Кронштейн пневмоцилиндра 1; -
7 55571Д-1203008 Труба передняя в сборе 1; -
8 4320Я3-1203332 Болт М10х115 4; -
9 4320Я3-3570010 Тормоз вспомогательный в сборе 1; -
10 250536 Гайка М10-6Н 30; -
11 201418-П29 Болт М6-6gх16 1; -
12 252005-П29 Шайба 8 2; -
13 4320Я3-1203560 Экран 1; -
14 4320Я3-1203142-01 Патрубок выпускной 1; -
15 4320Я3-1203143 Пластина стопорная 3; -
16 200317-П29 Болт М10-6gх45 стяжной 8; -
17 4320Я6-1203006 Труба задняя в сборе 1; -
18 5323РХ-1203060 Хомут выпускной трубы 2; -
19 252006-П29 Шайба 10 7; -
20 250512-П29 Гайка М10 13; -
21 252136-П2 Шайба 10 пружинная 5; -
22 63685Р-1203316 Шпилька М10х100 2; -
23 63685-1203182 Труба выпускная 1; -
24 4320-1203043 Хомут глушителя 2; -
25 АТ-1201010 Глушитель выхлопа 1; -
26 5323РХ-1203065 Стремянка хомута 2; -
27 63634-1203099 Металлорукав с фланцами L=406 1; -
28 310437 Шпилька М10хСп/6gх32 12/27 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
