Механизм рулевой
/ УралАЗ УРАЛ-4320-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

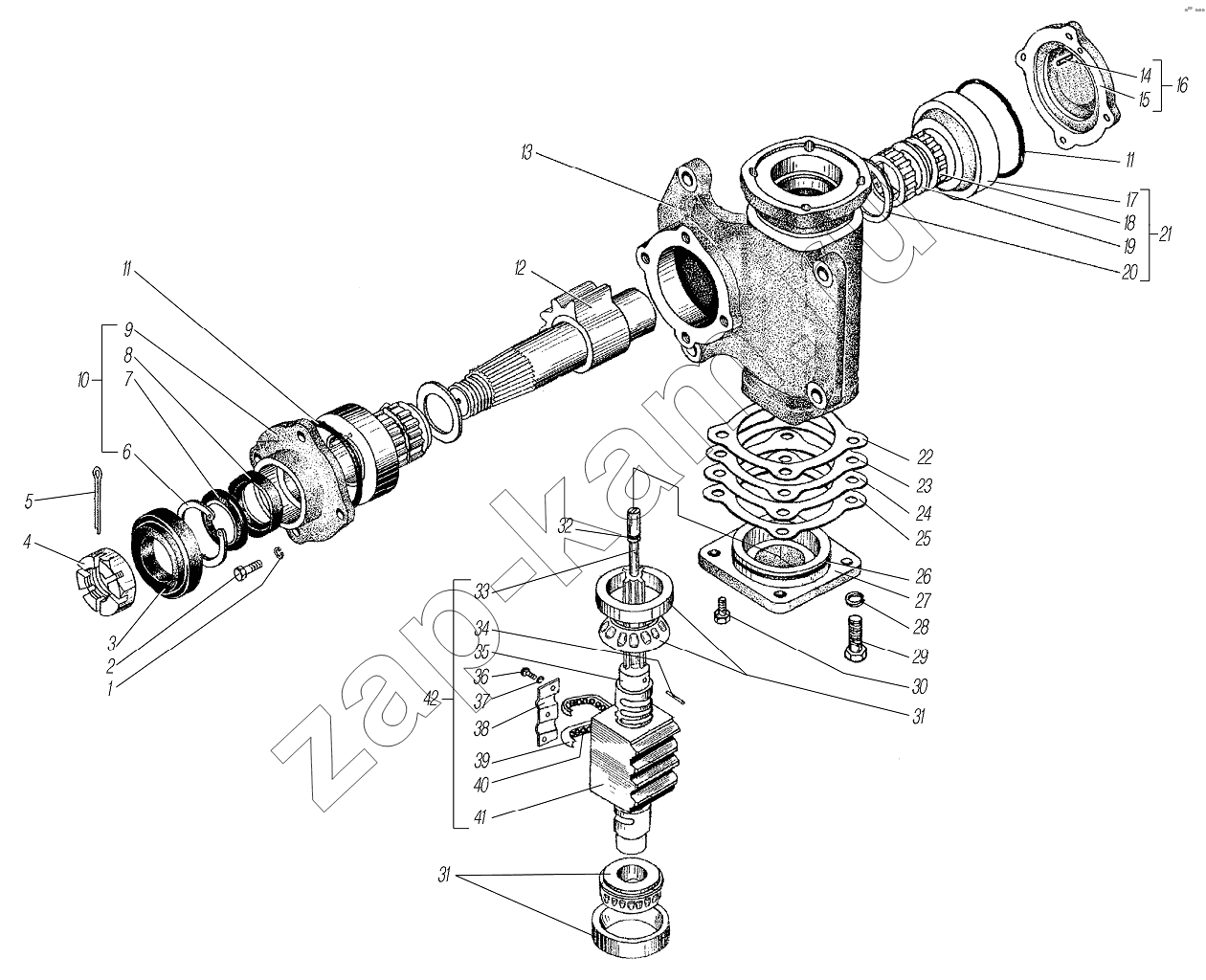

Схема/чертеж: Механизм рулевой / УралАЗ УРАЛ-4320-60
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
Поз. Артикул Название детали Кол-во Цена
1 252156-П2 Шайба 10 пружинная 8; -
2 201497-П29 Болт М10-6gх25 8; -
3 64221-3401066 Уплотнитель 1; -
4 335065-П29 Гайка М33х1,5 1; -
5 4598711226 Шплинт 5х63 1; -
6 400424 Кольцо А65 1; -
7 5336-3401108-01 Кольцо защитное 1; -
8 1.2-45х65-3 Манжета 1; -
9 5336-3401083 Крышка 1; -
10 5336-3401080 Крышка в сборе 1; -
11 098-102-25-2-3 Кольцо 2; -
12 6422-3401065-02 Сектор 1; -
13 5336-3401015 Картер 1; -
14 5336-3401159 Фиксатор 2; -
15 5336-3401087 Крышка 1; -
16 5336-3401086 Крышка в сборе 1; -
17 6422-3401084-10 Вкладыш 2; -
18 6-ИК8-45х55х16 Подшипник 2; -
19 6422-3401122-20 Втулка 1; -
20 5336-3401156 Кольцо 2; -
21 6422-3401086-20 Крышка в сборе 1; -
22 5336-3401185 Прокладка ; -
23 5336-3401186 Прокладка ; -
24 5336-3401187 Прокладка ; -
25 5336-3401188 Прокладка ; -
26 082-090-46-2-3 Кольцо 1; -
27 5336-3401061 Крышка нижняя 1; -
28 252137-П2 Шайба 12 пружинная 4; -
29 371700 Болт М12х1,25х30 4; -
30 2-2МК10 Пробка МК10 1; -
31 263706Е Подшипник 2; -
32 008-012-25-2-3 Кольцо 1; -
33 5336-3401148 Торсион 1; -
34 5336-3401162 Фиксатор торсиона 1; -
35 5336-3401038 Винт 1; -
36 220101-П29 Винт М6-6gх8 3; -
37 252134-П2 Шайба 6 пружинная 3; -
38 500-3401057 Прижим 1; -
39 5336-3401056 Направляющая 2; -
40 7,938-40 Шарик 102; -
41 5336-3401036 Гайка-рейка 1; -
42 5336-3401030 Винт с гайкой 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
