Система охлаждения
/ УралАЗ УРАЛ-4320-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

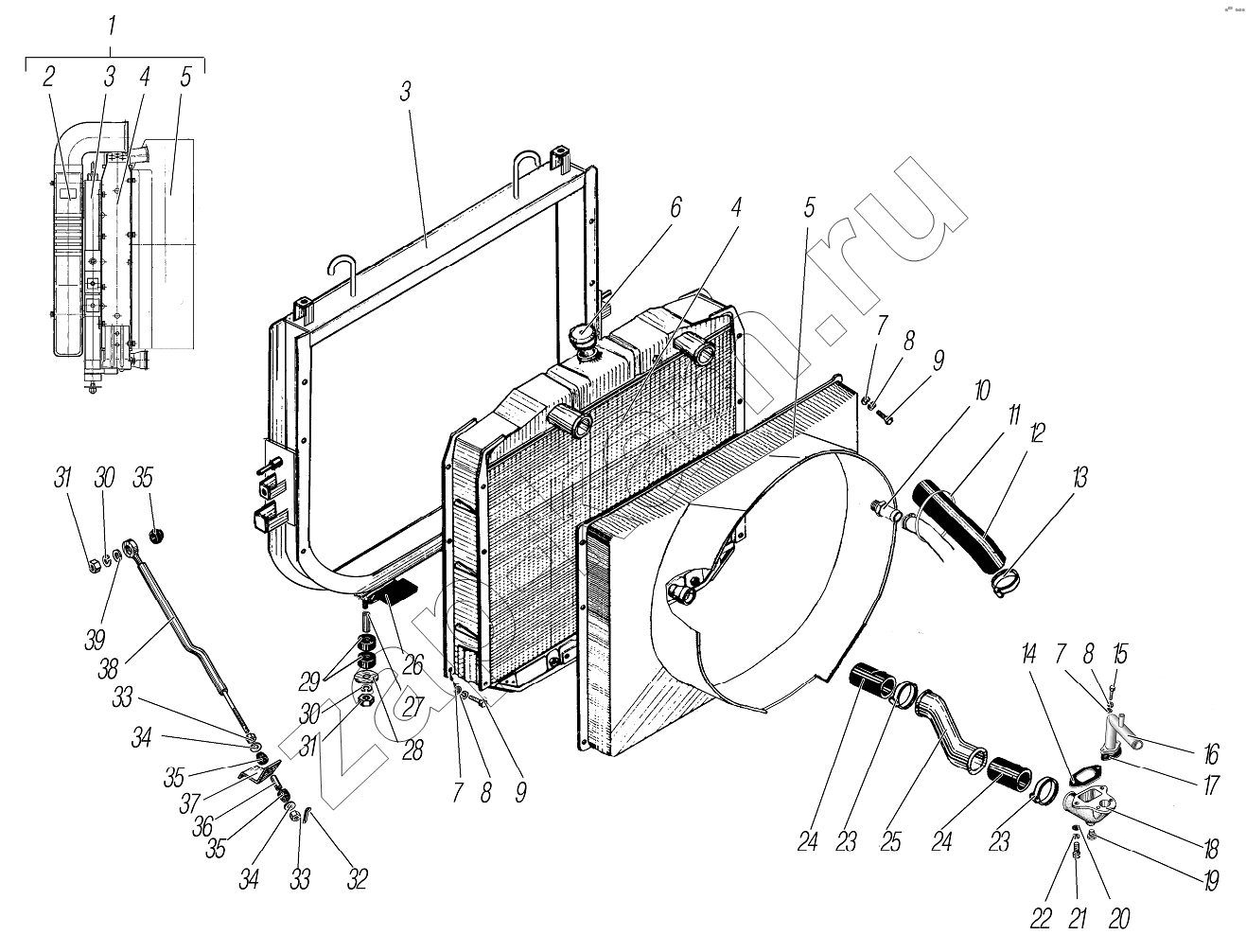

Схема/чертеж: Система охлаждения / УралАЗ УРАЛ-4320-60
1
2
3
3
4
4
5
5
6
7
7
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
30
31
31
32
33
33
34
34
35
35
35
36
37
38
39
Поз. Артикул Название детали Кол-во Цена
1 4320Я8-1301012-12 Блок радиаторов с кожухом в сборе 1; -
2 4320А-1172010 Охладитель надувочного воздуха 1; -
3 4320Я8-1302010-01 Рамка в сборе 1; -
4 4320Я8-1301010-10 Радиатор 1; 70 490 ₽
5 4320Я3-1309012 Кожух вентилятора в сборе 1; -
6 63674-1304010 Пробка радиатора 1; -
7 252005-П29 Шайба 8 14; -
8 252135-П2 Шайба 8 пружинная 14; -
9 201455-П29 Болт М8-6gх18 12; -
10 4320Я-1104122 Штуцер 1; -
11 GTA-380RH-B Хомут 1; -
12 4320Я4-1303057 Шланг отводящий 2; -
13 ТВОС-049.001-05 Хомут зажимной ленточного типа для рукавов 4; -
14 4320ЯХ-1303041 Прокладка водоподводящего патрубка 1; -
15 201460-П29 Болт М8-6gх30 1; -
16 3255Я3-8101715 Патрубок отводящий 1; -
17 4320Я-1015011 Прокладка фланца 1; -
18 4320ЯХ-1303053 Патрубок водоподводящий 1; -
19 338764-П29 Пробка 1; -
20 252006-П29 Шайба 10 2; -
21 201501-П29 Болт М10-6gх35 2; -
22 252136-П2 Шайба 10 пружинная 2; -
23 ТВОС-049.001-06 Хомут 4; -
24 4320ЯХ-1303031 Шланг 2; -
25 4320ЯХ-1303120 Патрубок соединительный 1; -
26 4320-1302076 Накладка 2; -
27 4320-1302071 Втулка распорная 2; -
28 335632-П29 Шайба 12 2; -
29 4320-1302040-02 Подушка подвески радиатора 4; -
30 252137-П2 Шайба 12 пружинная 4; -
31 250514-П29 Гайка М12-6Н 4; -
32 258038-П29 Шплинт 3,2х16 2; -
33 250512-П29 Гайка М10 4; -
34 252039-П29 Шайба 10 4; -
35 375Б-1203090-01 Амортизатор подвески глушителя 6; -
36 375-1302054 Трубка распорная подвески радиатора 2; -
37 4320Я2-1302046 Кронштейн тяги радиатора 2; -
38 4320Я3-1302030 Тяга в сборе 2; -
39 252045-П29 Шайба 12 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
