Система питания двигателя воздухом
/ УралАЗ УРАЛ-4320-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

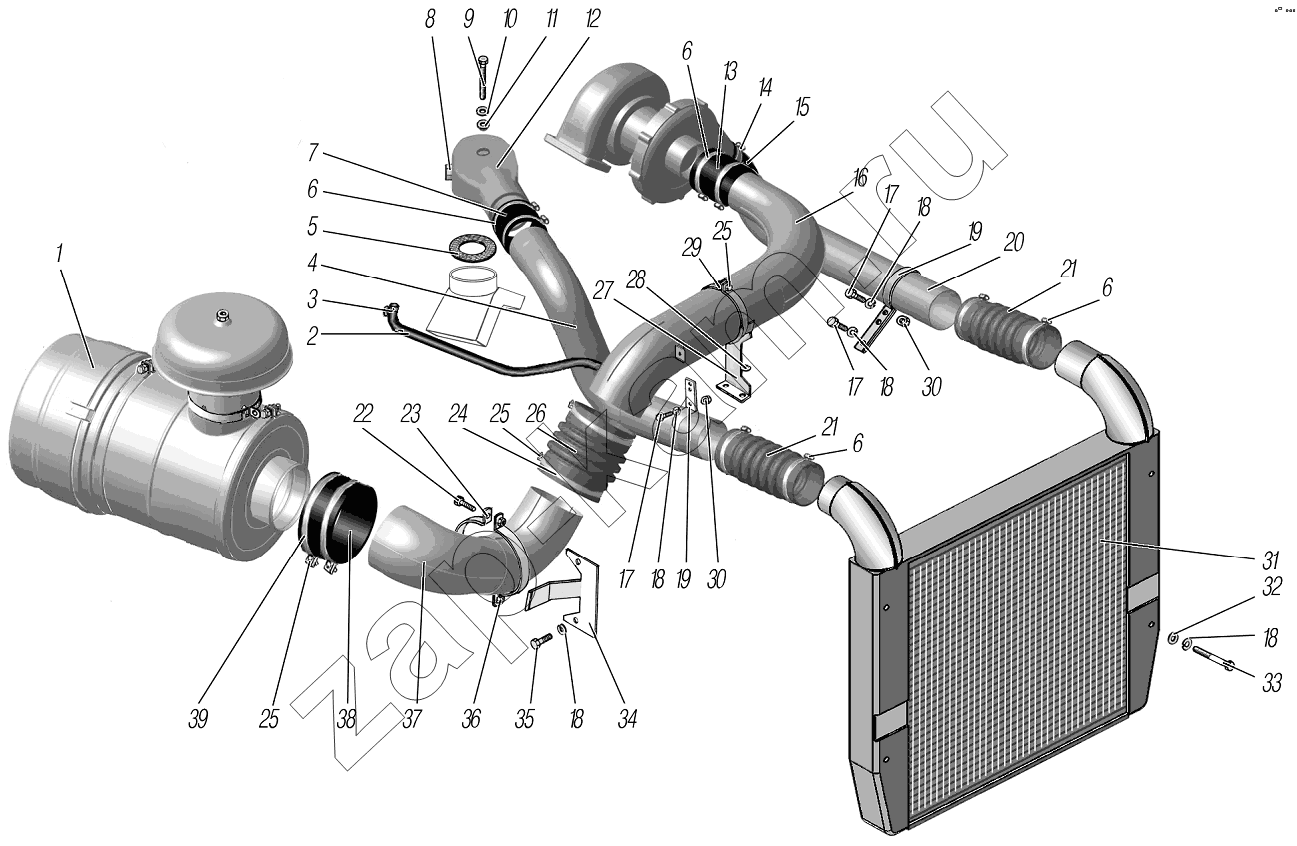

Схема/чертеж: Система питания двигателя воздухом / УралАЗ УРАЛ-4320-60
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
18
18
19
19
20
21
21
22
23
24
25
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
Поз. Артикул Название детали Кол-во Цена
1 ФВ721.1109510-30Р Фильтр воздушный в сборе 1; -
2 5325Е5-1015069 Рукав-деталь 20х28-450-03(3) 1; -
3 00.10.00-02 Хомут червячный (20-32) 2; -
4 4320Я3-1109116 Воздухопровод правый 1; -
5 4320Я-1109435-10 Кольцо уплотнительное 1; -
6 00.10.00-11 Хомут 87-112 8; -
7 4320Я3-1109044 Муфта соединительная 1; -
8 262541-П29 Пробка КГ1/8" 1; -
9 332716 Болт 1; -
10 252039-П29 Шайба 10 1; -
11 4320-8101187 Уплотнитель 1; -
12 4320Я2-1109132 Насадок 1; -
13 5323РХ-1109041 Муфта соединительная 1; -
14 00.10.00-10 Хомут 00.10.00-10 2; -
15 4320Я3-1109043 Муфта трубокомпрессора 1; -
16 4320Я6-1109112 Воздуховод верхний 1; -
17 201454-П29 Болт М8-6gх16 4; -
18 252135-П2 Шайба 8 пружинная 10; -
19 4320Я3-1109143 Кронштейн воздуховода 2; -
20 4320Я3-1109114 Воздуховод левый 1; -
21 4320Я5-1109215 Шланг соединительный с кольцами 2; -
22 201457-П29 Болт М8-6gх22 2; -
23 4320Я3-1109163-10 Лента кронштейна 1; -
24 5323-1109182 Лента хомута 2; -
25 331006 Болт хомута 4; -
26 4322-1109428 Щланг соединительный в сборе 1; -
27 4320Я3-1109400 Кронштейн 1; -
28 252136-П2 Шайба 10 пружинная 2; -
29 4320Я-1109184 Лента хомута 1; -
30 250510-П29 Гайка М8-6Н 3; -
31 4320А-1172010 Охладитель надувочного воздуха 1; -
32 252038-П29 Шайба 8,5 4; -
33 200277-П29 Болт М8-6gх90 4; -
34 4320Я3-1109153 Держатель воздухопровода 1; -
35 201458-П29 Болт М8-6gх25 2; -
36 4320Я3-1109161 Половина кронштейна 1; -
37 4320Я3-1109110 Воздуховод нижний 1; -
38 6361КХ-1109041 Муфта 1; -
39 6361КХ-1109182 Хомут 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
