Трубы и шланги системы предпускового подогрева
/ УралАЗ УРАЛ-4320-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

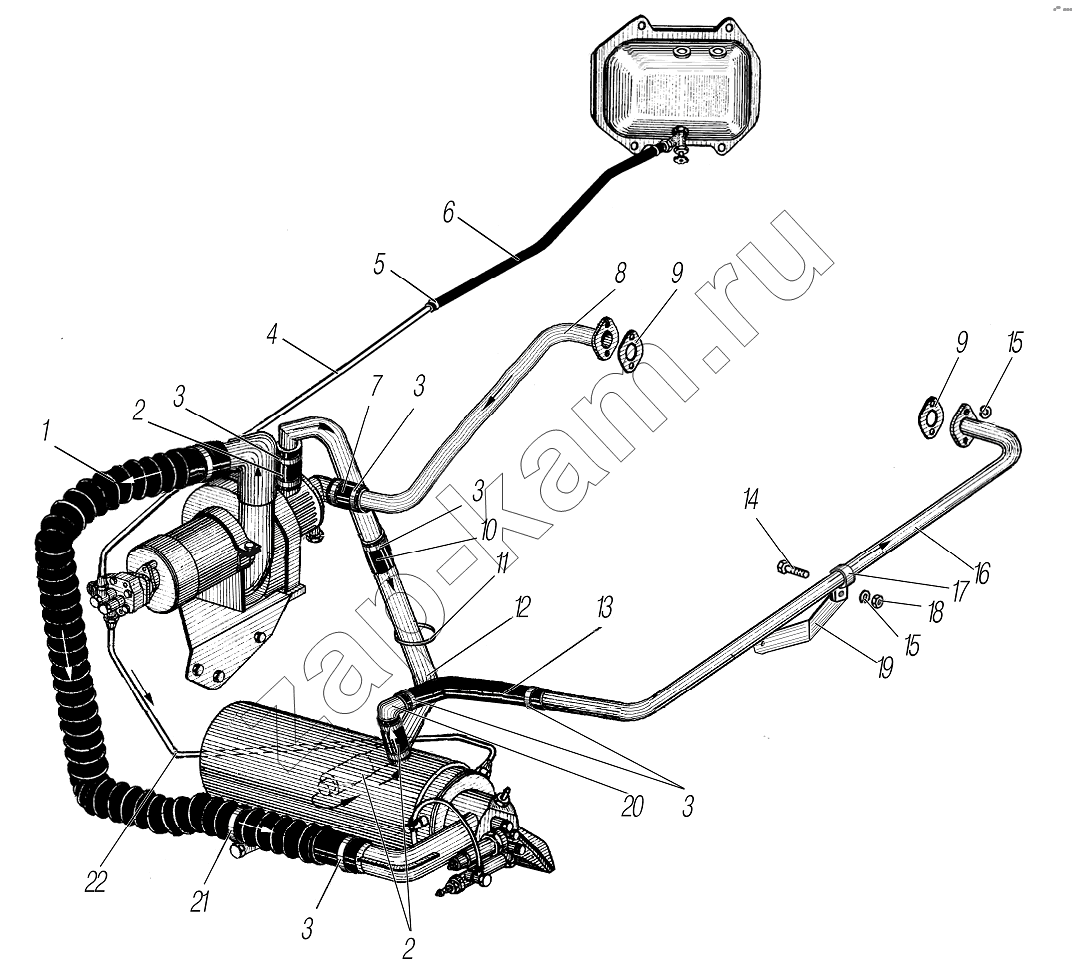

Схема/чертеж: Трубы и шланги системы предпускового подогрева / УралАЗ УРАЛ-4320-60
1
2
2
3
3
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 4320Я-1015128-10 Рукав РТГУ 44х1200 1; -
2 4320-1109220 Рукав 3; -
3 00.10.00-03 Хомут червячный (32-50) 13; -
4 4320Я2-1015646 Трубка топливная в сборе 1; -
5 00.10.00 Хомут червячный (12-22) 2; -
6 375-1104161 Шланг топливопроводный 1; -
7 4320Я2-1015058 Рукав 30-38-120 1; -
8 4320Я3-1015204-21 Труба отводящая в сборе 1; -
9 4320Я-1015555 Прокладка уплотнительная 2; -
10 3255-8101865 Прокладка 1; -
11 25314 Хомут кабельный 1; -
12 4320Я3-1015511-10 Труба подводящая котла подогревателя в сборе 1; -
13 4320Я-1015548 Шланг соединительный 1; -
14 201456-П29 Болт М8-6gх20 1; -
15 252135-П2 Шайба 8 пружинная 5; -
16 4320Я3-1015559-10 Труба подводящая в сборе 1; -
17 339976 Хомут 1; -
18 250510-П29 Гайка М8-6Н 1; -
19 4320Я4-1015545 Кронштейн 1; -
20 4320Я3-1015280 Труба передняя в сборе 1; -
21 00.10.00-04 Хомут червячный (40-56) 1; -
22 4320Я-1015654-01 Трубка топливная в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
