Установка агрегатов системы предпускового подогрева
/ УралАЗ УРАЛ-4320-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

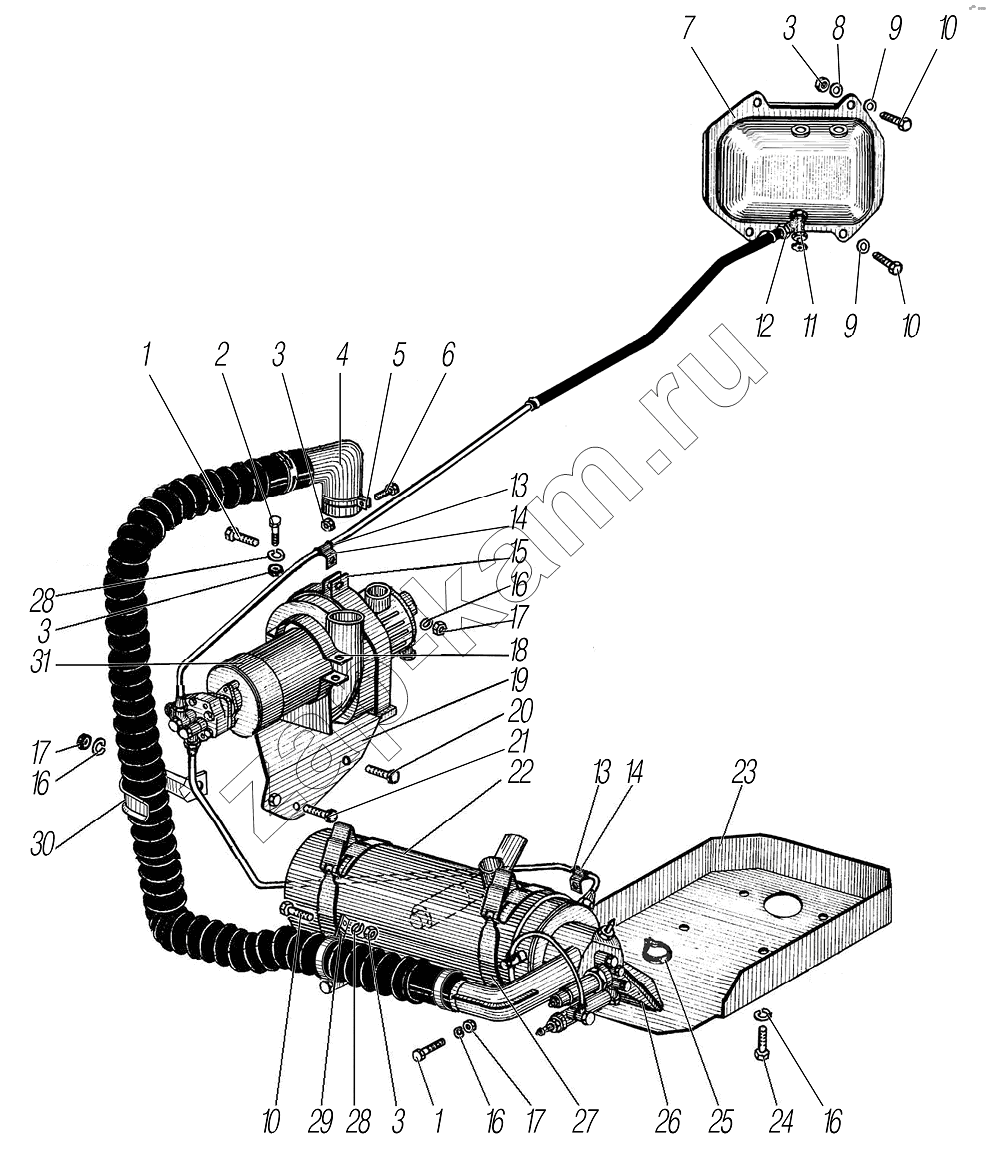

Схема/чертеж: Установка агрегатов системы предпускового подогрева / УралАЗ УРАЛ-4320-60
1
1
2
3
3
3
3
4
5
6
7
8
9
9
10
10
10
11
12
13
13
14
14
15
16
16
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 200319-П29 Болт М10-6gх50 3; -
2 201460-П29 Болт М8-6gх30 2; -
3 250510-П29 Гайка М8-6Н 6; -
4 4320-1015604 Патрубок в сборе 1; -
5 4320-1015569 Хомут 1; -
6 201459-П29 Болт М8-6gх28 1; -
7 4320Я2-1015300 Бачок топливный в сборе 1; -
8 252005-П29 Шайба 8 2; -
9 335549 Шайба волнистая 4; -
10 201455-П29 Болт М8-6gх18 5; -
11 375-1015174 Кран проходной в сборе 1; -
12 375-3706013 Штуцер 1; -
13 375-3506023 Прокладка хомута 2; -
14 4320-1015649 Хомут 2; -
15 4320-1015533 Скоба кронштейна 2; -
16 252136-П2 Шайба 10 пружинная 10; -
17 250512-П29 Гайка М10 6; -
18 4320-1015525 Скоба кронштейна 1; -
19 4320-1015506-02 Кронштейн в сборе 1; -
20 331504-П29 Болт М10х30 2; -
21 200315-П29 Болт М10-6gх40 1; -
22 ПЖД30Ж-1015010 Котел подогревателя в сборе 1; -
23 4320Я-1015631-10 Кожух масляного картера 1; -
24 201493-П29 Болт М10-6gх16 4; -
25 4320-1015608 Хомут 1; -
26 4320Я3-1015632 Патрубок газонаправляющий в сборе 1; -
27 43223-1015508 Скоба кронштейна 4; -
28 252135-П2 Шайба 8 пружинная 3; -
29 4320-1015139 Кронштейн 1; -
30 4320Я-1015132 Кронштейн 1; -
31 ПЖД30Г-1015200 Агрегат насосный в сборе 1; -
