Установка компрессора
/ УралАЗ УРАЛ-4320-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

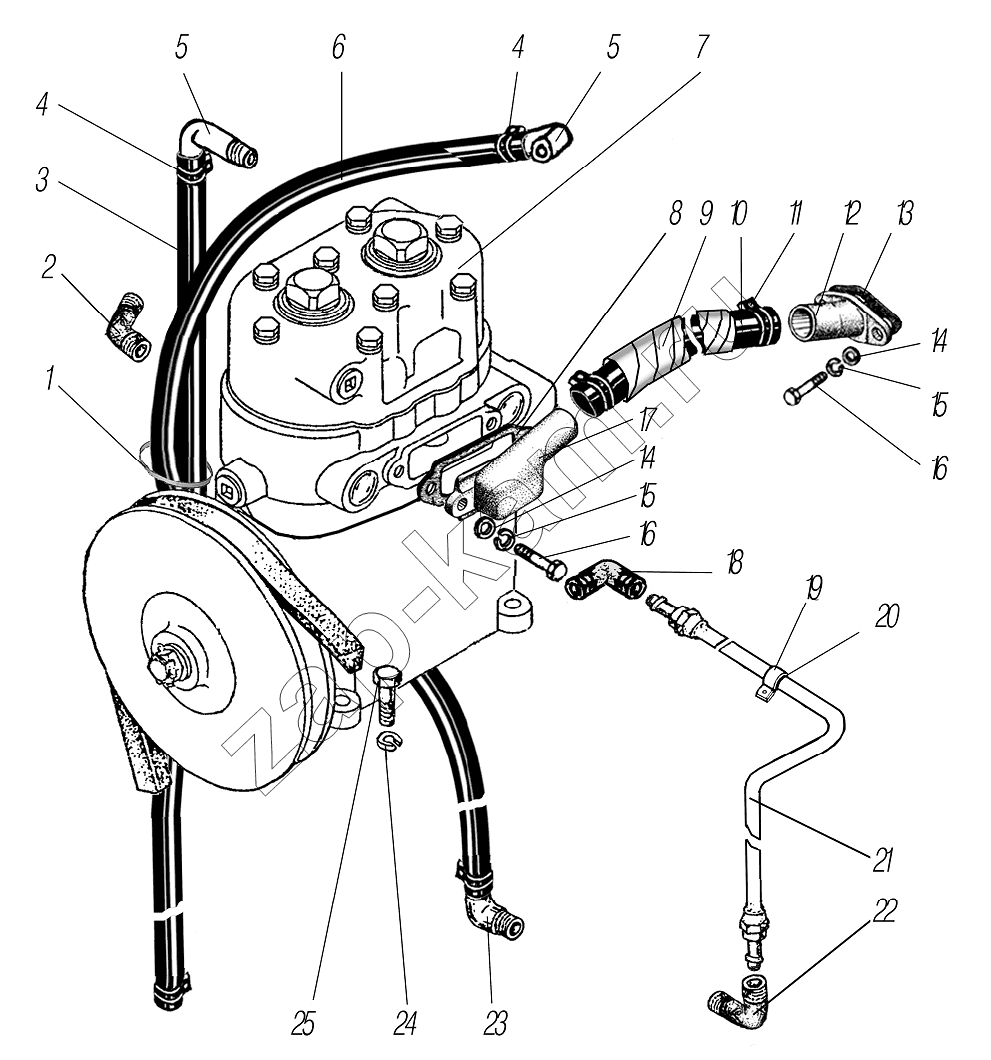

Схема/чертеж: Установка компрессора / УралАЗ УРАЛ-4320-60
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
1 25314 Хомут кабельный 1; -
2 339046 Угольник М20х1,5 КГ3/8" 1; -
3 63674Р-1303049 Рукав 10х17,5-1,47 1; -
4 00.10.00 Хомут червячный (12-22) 4; -
5 339832 Угольник К 3/8" 2; -
6 5323-1104337 Рукав 10х17,5-1,47 L=500 1; -
7 5336-3509012 Компрессор 1; -
8 4320Я-3509282 Прокладка 1; -
9 4320Я8-1602650 Лента спиральная 1; -
10 4320Я3-3509276-10 Рукав-деталь 25-35-270-0,3(3) 1; -
11 00.10.00-03 Хомут червячный (32-50) 2; -
12 4320Я-3509277 Патрубок воздухоподводящий 1; -
13 4320Я-3509281 Прокладка 1; -
14 252005-П29 Шайба 8 4; -
15 252135-П2 Шайба 8 пружинная 4; -
16 201457-П29 Болт М8-6gх22 4; -
17 4320Я-3509275-10 Патрубок впускной компрессора 1; -
18 339843 Угольник 1; -
19 339178-П29 Хомут 9 1; -
20 375-3506023 Прокладка хомута 1; -
21 4320Я-3509260 Трубка маслоподводящая к компрессору 1; -
22 4320Я-3509266 Угольник 1; -
23 339834 Угольник 1; -
24 252136-П2 Шайба 10 пружинная 4; -
25 201499-П29 Болт М10-6gх30 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
