Установка правой и левой подножек
/ УралАЗ УРАЛ-4320-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

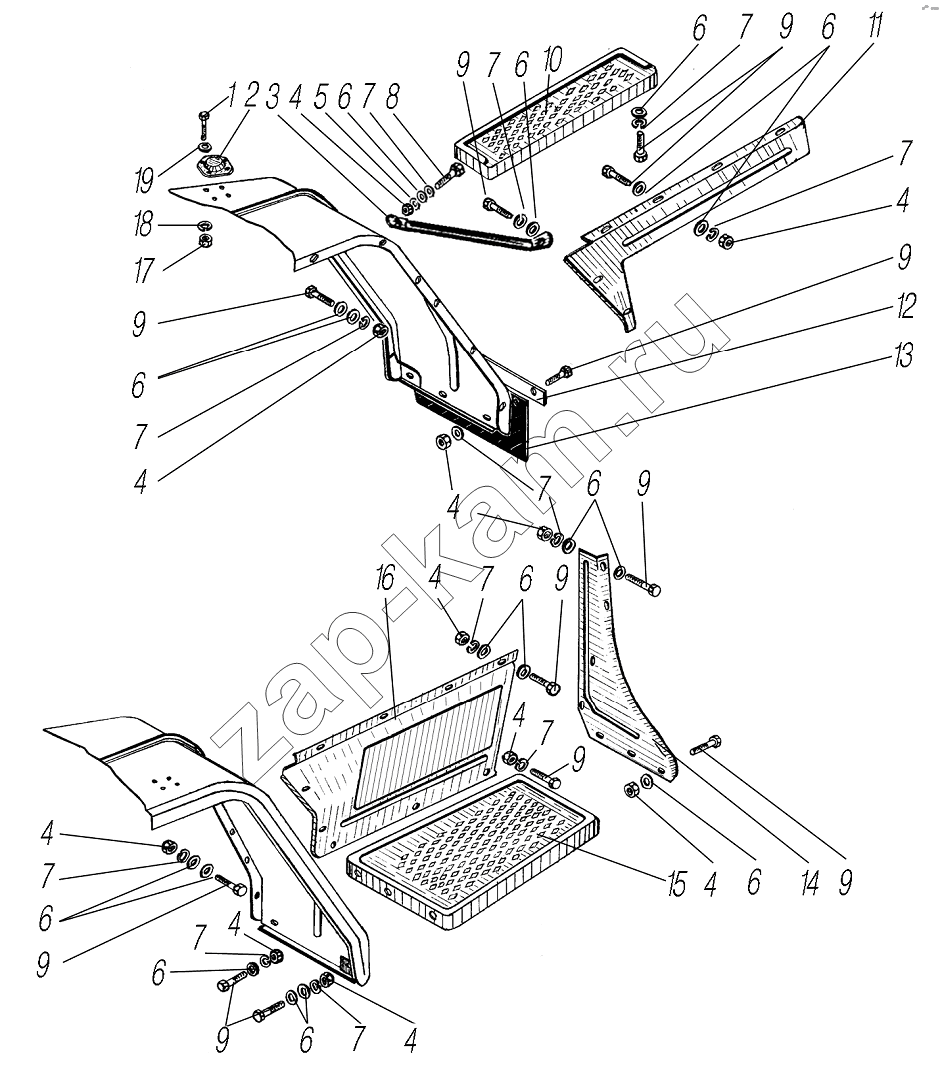

Схема/чертеж: Установка правой и левой подножек / УралАЗ УРАЛ-4320-60
1
2
3
4
4
4
4
4
4
4
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
8
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 4320Я2-8401307 Болт 4; -
2 5557Я-8403098 Кронштейн указателя поворота 1; -
3 5557Я-8403152 Растяжка 1; -
4 250510-П29 Гайка М8-6Н 36; -
5 335615-П29 Шайба 8,5 1; -
6 252038-П29 Шайба 8,5 49; -
7 252135-П2 Шайба 8 пружинная 26; -
8 4320Я2-8401303 Болт 1; -
9 201458-П29 Болт М8-6gх25 36; -
10 4320-8405010-10 Подножка правая 1; -
11 4320Я2-8405018 Брызговик правый 1; -
12 4320-8405036 Планка грязевая 1; -
13 4320Я2-8405035 Грязевик 1; -
14 375-8405025-11 Кронштейн подножки левый 1; -
15 4320Я2-8405385 Подножка левая в сборе 1; -
16 4320-8405023-01 Брызговик левый 1; -
17 250508-П29 Гайка М6-6Н 4; -
18 252134-П2 Шайба 6 пружинная 4; -
19 252269-П29 Шайба 6 стопорная 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
