Установка воздушных баллонов
/ УралАЗ УРАЛ-4320-60

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

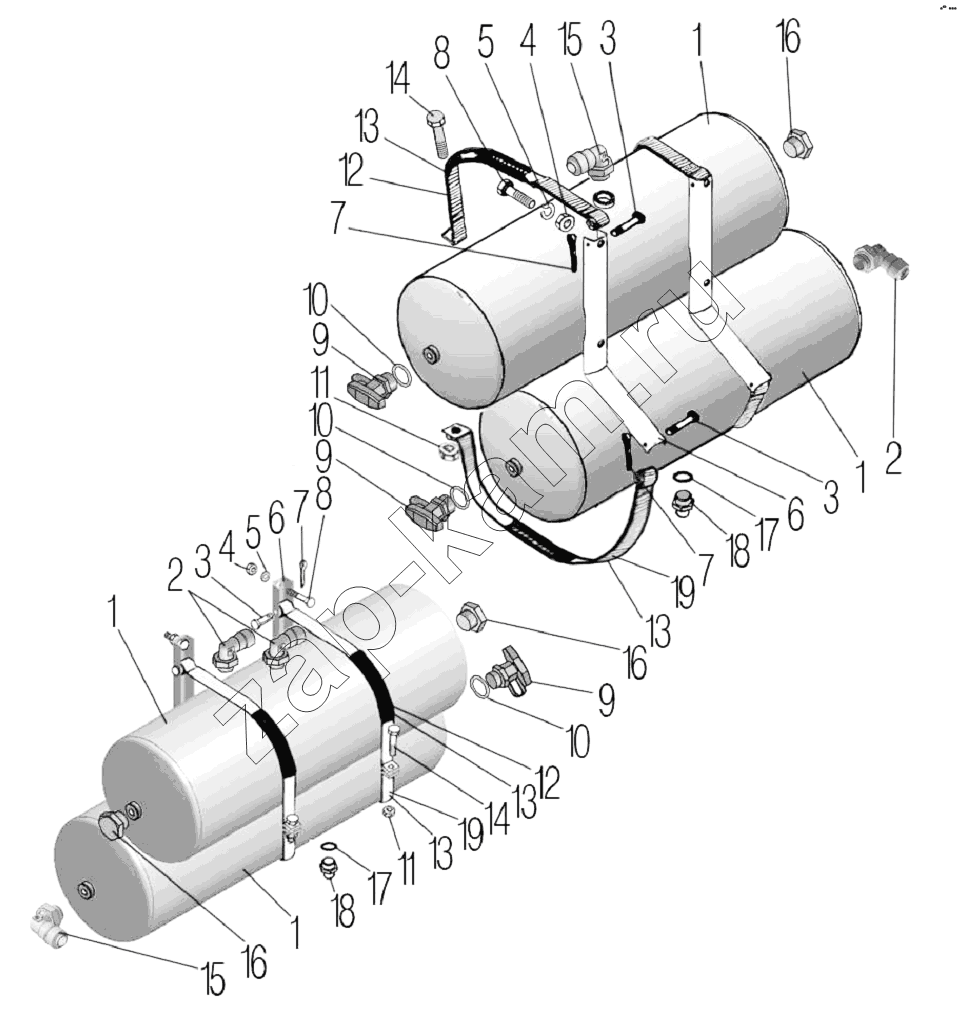

Схема/чертеж: Установка воздушных баллонов / УралАЗ УРАЛ-4320-60
1
1
1
1
2
2
3
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
9
10
10
10
11
11
12
12
13
13
13
13
14
14
15
15
16
16
16
17
17
18
18
19
19
Поз. Артикул Название детали Кол-во Цена
1 6370-3513015 Баллон воздушный 4; -
2 D650215-М16х1,5-S Фитинг угловой 3; -
3 260022-П52 Палец 6х45 8; -
4 250512-П29 Гайка М10 4; -
5 252156-П2 Шайба 10 пружинная 4; -
6 4320Ф-3513029 Профиль 4; -
7 258011-П29 Шплинт 2х10 8; -
8 201501-П29 Болт М10-6gх35 4; -
9 13.3515310-10 Клапан контрольного вывода 3; -
10 5323-3506054 Прокладка 4; -
11 250510-П29 Гайка М8-6Н 4; -
12 5323У1-3513154 Лента хомута с втулкой 4; -
13 4320-1102063 Прокладка 8; -
14 201466-П29 Болт М8-6gх45 4; -
15 D650210-М16х1,5-S Угольник 2; -
16 338765 Пробка К3/8" 4; -
17 4320-3514023 Прокладка 5; -
18 100-3513110 Клапан слива конденсата в сборе 4; -
19 5323У1-3513157 Лента хомута с гайкой 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
