Рама для автомобиля 4320-0000110-71
/ УралАЗ УРАЛ-4320-61

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

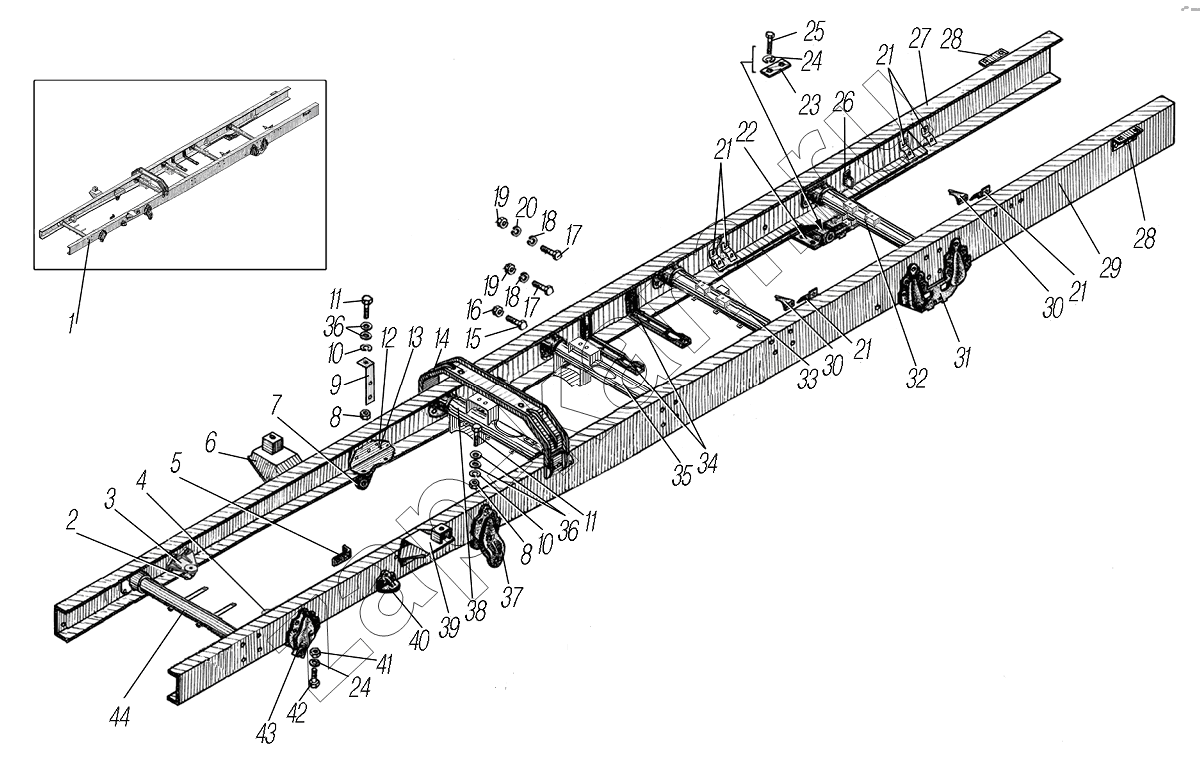

Схема/чертеж: Рама для автомобиля 4320-0000110-71 / УралАЗ УРАЛ-4320-61
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
17
18
18
19
19
20
21
21
21
21
22
23
24
24
25
26
27
28
28
29
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
Поз. Артикул Название детали Кол-во Цена
1 43203Е-2800010 Рама в сборе 1; -
2 4320-2902444 Кронштейн передней рессоры передний правый 1; -
3 4320Я5-1001012 Кронштейн передней опоры двигателя 1; -
4 4320Я5-1001013 Кронштейн передней опоры двигателя 1; -
5 375-3506098 Угольник гибкого шланга 1; -
6 4320Я5-2905534 Кронштейн амортизатора со скобой правый 1; -
7 4320-2902442 Кронштейн передней рессоры задний правый в сборе 1; -
8 250561-П29 Гайка М16х1,5-6Н 4; -
9 4320Я5-1203323 Кронштейн приемной трубы 1; -
10 252139-П2 Шайба 16 4; -
11 332702-П29 Болт М16х1,5х55 4; -
12 4320-2801024-01 Усилитель лонжерона правый 1; -
13 4320-2801025-01 Усилитель лонжерона левый 1; -
14 4320Я5-2801136 Опора кабины задняя 1; -
15 330009-П29 Болт М14х1,5х39 1; -
16 251648-П29 Гайка М14х1,5-6Н 1; -
17 331969-П29 Болт М12х32 2; -
18 252137-П2 Шайба 12 пружинная 2; -
19 250514-П29 Гайка М12-6Н 2; -
20 335917-П29 Шайба 12,5 1; -
21 5323-4245039 Кронштейн 6; -
22 55571-2918154 Кронштейн балансира задней подвески правый 1; -
23 375-2918156 Пластина 4; -
24 252138-П2 Шайба 14 пружинная 12; -
25 330020-П29 Болт М14х35 8; -
26 4320ЯТ-3724389 Кронштейн крепления разъема 1; -
27 43203Е-2801020 Лонжерон рамы правый 1; -
28 375-8501071 Угольник крепления платформы нижний 2; -
29 43203Е-2801021 Лонжерон рамы левый 1; -
30 4320-3506035 Кронштейн тормозного шланга 2; -
31 55571-2918155 Кронштейн балансира задней подвески левый 1; -
32 4320Я5-2801184 Поперечина №5 рамы 1; -
33 4320Ф-2801172 Поперечина №4 рамы 1; -
34 4320-3513029-01 Кронштейн воздушных баллонов 2; -
35 4320Б5-2801152 Поперечина №3 рамы 1; -
36 336047-П29 Шайба 17 8; -
37 4320-2902443 Кронштейн передней рессоры задний левый в сборе 1; -
38 4320Я5-2801100-10 Поперечина №2 рамы 1; -
39 4320Я5-2905535 Кронштейн амортизатора со скобой левый 1; -
40 375-2902610-Б Кронштейн буфера передней рессоры 2; -
41 250558-П29 Гайка М14-6Н 4; -
42 332560-П29 Болт М14х45 6; -
43 4320-2902445 Кронштейн передней рессоры передний левый 1; -
44 4320Я5-2801082 Поперечина дополнительная рамы 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
