Система регулирования давления воздуха в шинах
/ УралАЗ УРАЛ-4320-61

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

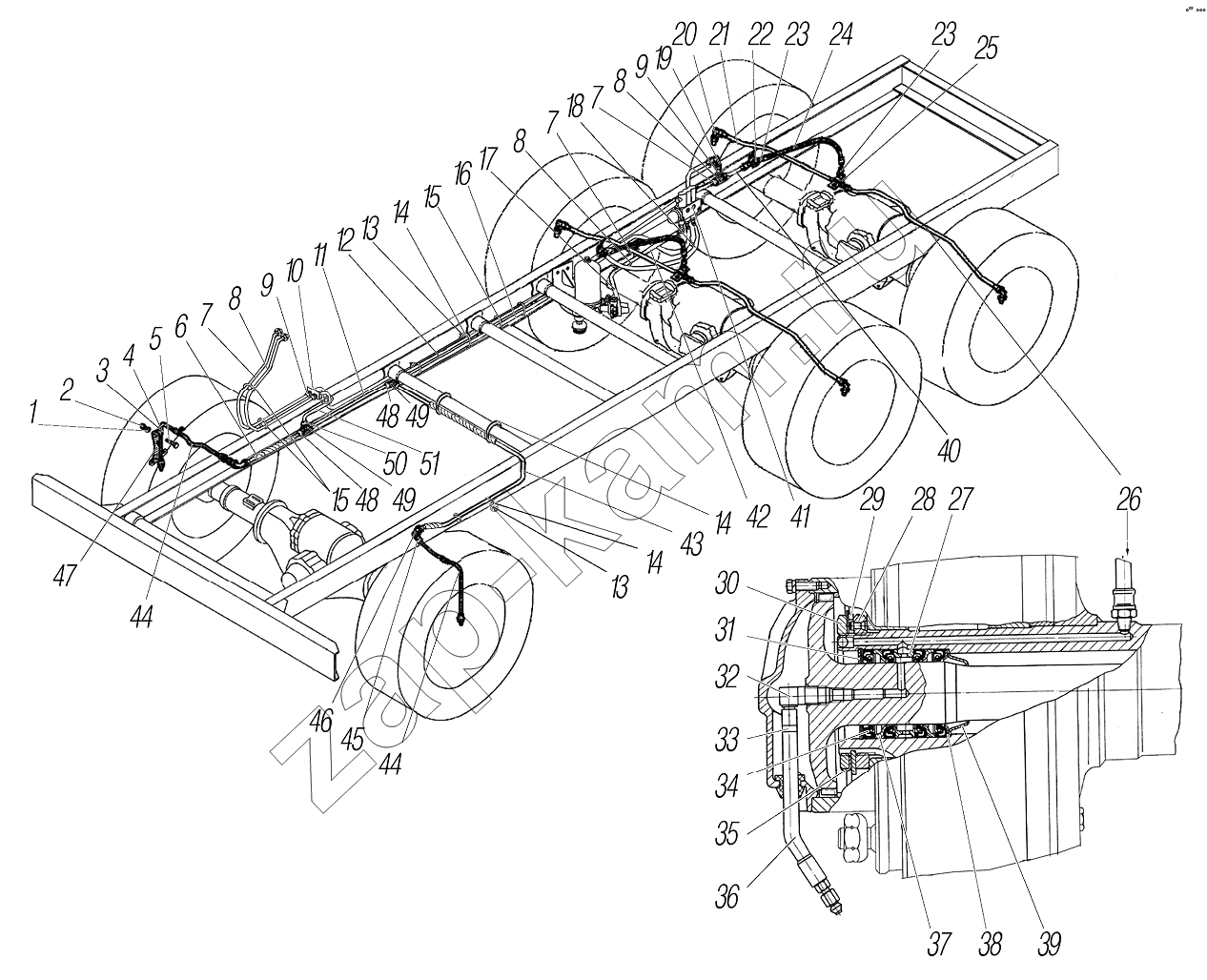

Схема/чертеж: Система регулирования давления воздуха в шинах / УралАЗ УРАЛ-4320-61
1
2
3
4
5
6
7
7
7
8
8
8
9
9
10
11
12
13
13
14
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
48
49
49
50
51
Поз. Артикул Название детали Кол-во Цена
1 252135-П2 Шайба 8 пружинная 2; -
2 250510-П29 Гайка М8-6Н 2; -
3 339124-П29 Хомут крепления шланга 2; -
4 375-3506023 Прокладка хомута 2; -
5 201456-П29 Болт М8-6gх20 2; -
6 4320Т-3125052 Трубка в сборе к правому переднему колесу вторая 1; -
7 4320ЯТ-3125132 Трубка к манометру 1; -
8 4320ЯТ-3125134 Трубка к манометру задних колес 1; -
9 95906-M10х1,5-S01 Фитинг прямой 2; -
10 250513-П29 Гайка М10х1-6Н 2; -
11 4320Т-3125050-80 Трубка в сборе к правому переднему колесу первая 1; -
12 4320Т-3125134-90 Трубка к манометру 1; -
13 375-8402321 Буфер 3; -
14 GTA-380RH-B Хомут 7; -
15 3,6/200 Хомут 2; -
16 4320Т-3125106 Трубка от клапана накачки шин к переднему мосту 1; -
17 4320Т-3125108 Трубка от четырехконтурного защитного клапана 1; -
18 4320Т-3125104 Трубка от клапана накачки шин к уголку среднего моста 1; -
19 DS65026-16х1,5-S Фитинг угловой 1; -
20 339358 Угольник 1; -
21 4320ЯХ-3125106-01 Трубка к правому колесу 2; -
22 950010-М16х1,5-S01 Фитинг угловой 2; -
23 250636-П29 Гайка М16х1,5-6Н 4; -
24 43206Х-3125086-01 Шланг низкого давления 2; -
25 339547 Тройник М16х1,5-М14х1,5 2; -
26 4320ЯХ-3125108-01 Трубка к левому колесу 2; -
27 375-3124013 Кольцо распорное 4; -
28 4320-3103076 Гайка подшипника колеса в сборе 4; -
29 375-3103079-01 Шайба замочная 4; -
30 375-3103081-Г Контргайка подшипников колеса 4; -
31 375-2303067-А Кольцо стопорное 4; -
32 375-3124094 Угольник подвода воздуха 4; -
33 00.10.00 Хомут червячный (12-22) 4; -
34 375-4224017-03 Сальник подвода воздуха в сборе 16; -
35 375-3103080-Б Шайба стопорная 4; -
36 375-4225073-03 Шланг гибкий в сборе 4; -
37 375-4224020-01 Обойма манжеты 8; -
38 375-4224081 Обойма 8; -
39 375-2303066 Направляющая полуоси 4; -
40 4320Т-3125102 Трубка от тройника к уголку заднего моста 1; -
41 4729000530 Клапан электромагнитный 1; 10 050 ₽
42 4320Т-3125110 Трубка запитки клапана накачки шин 1; -
43 4320Т-3125060-80 Трубка к левому переднему колесу вторая 1; -
44 4320ЯХ-3125075-01 Шланг к левому колесу 2; -
45 250634-П29 Гайка М14х1,5 2; -
46 950010-М14х1,5-S01 Фитинг угловой фланцевый 2; -
47 4320-3125032 Кронштейн шланга 2; -
48 DS651010-М16х1,5-S Штуцер 10; -
49 D2003М16х1,5-S Тройник 4; -
50 DS65106-М16х1,5-S Фитинг прямой 1; -
51 4320Т-3125132 Трубка к манометру 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
