Установка баллона адсорбера и влагомаслоотделителя
/ УралАЗ УРАЛ-4320-61

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

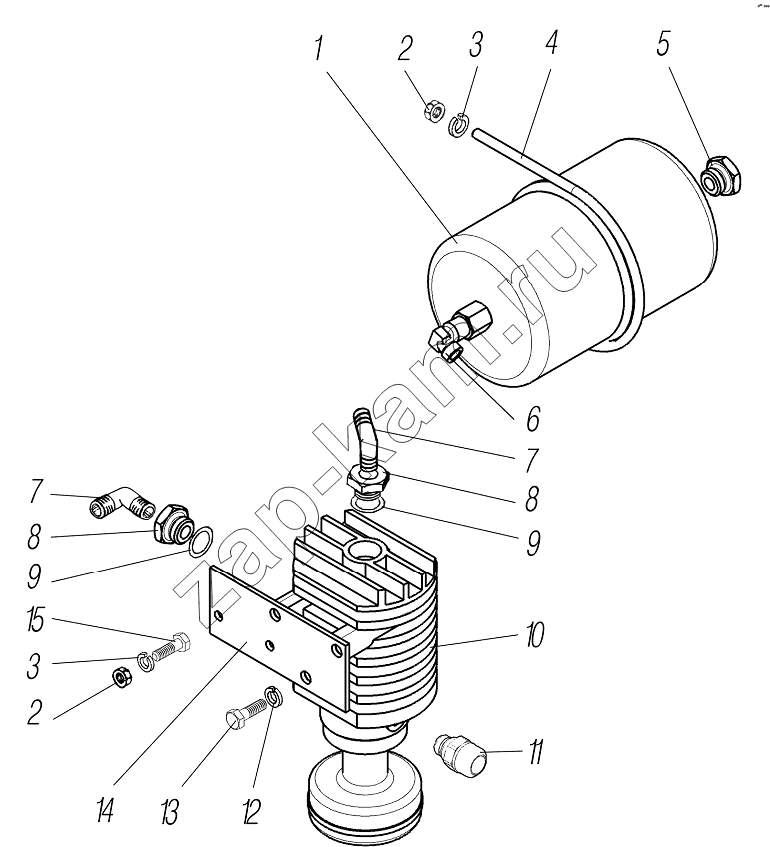

Схема/чертеж: Установка баллона адсорбера и влагомаслоотделителя / УралАЗ УРАЛ-4320-61
1
2
2
3
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 4320-3513050 Баллон дополнительный 1; -
2 250510-П29 Гайка М8-6Н 4; -
3 252135-П2 Шайба 8 пружинная 4; -
4 4320-3513057 Хомут 1; -
5 338765 Пробка К3/8" 1; -
6 339039 Угольник М16х1,5 К3/8" 1; -
7 339046 Угольник М20х1,5 КГ3/8" 2; -
8 6470Р-3515068 Штуцер 2; -
9 4320-3570140 Шайба 2; -
10 8175.35.12.100-10 Влагомаслоотделитель 1; -
11 DS95126-М12х1,5 Фитинг прямой 1; -
12 252136-П2 Шайба 10 пружинная 3; -
13 201495-П29 Болт М10-6gх20 3; -
14 4320Ф-3511044 Кронштейн маслоотделителя 1; -
15 201459-П29 Болт М8-6gх28 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
