Установка контейнера аккумуляторных батарей
/ УралАЗ УРАЛ-4320-61

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

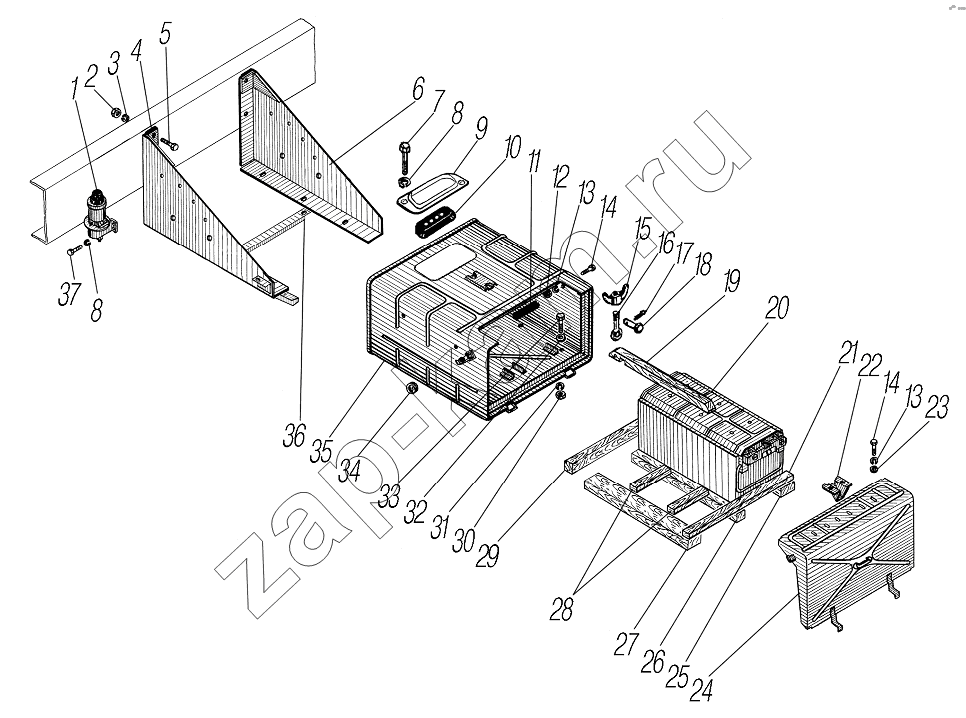

Схема/чертеж: Установка контейнера аккумуляторных батарей / УралАЗ УРАЛ-4320-61
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Поз. Артикул Название детали Кол-во Цена
1 1400.3737 Выключатель 1; -
2 250559-П29 Гайка М14х1,5-6Н 4; -
3 252158-П2 Шайба14Л 4; -
4 4320Х-3748128-10 Кронштейн аккумуляторных батарей задний в сборе 1; -
5 330032 Болт М14х1,5-6gх60 4; -
6 4320-3748126-03 Кронштейн АКБ передний в сборе 1; -
7 201415-П29 Болт М6-6gх10 2; -
8 252134-П2 Шайба 6 пружинная 4; -
9 4322-3724142 Рамка 1; -
10 4322-3724148 Втулка проходная 1; -
11 4320-3748158 Прокладка 1; -
12 250508-П29 Гайка М6-6Н 4; -
13 252154-П2 Шайба 6 пружинная 4; -
14 201420-П29 Болт М6-6gх20 4; -
15 251513-П29 Гайка-барашек М8-6Н 1; -
16 4322-3748648 Болт откидной 1; -
17 258024-П29 Шплинт 2,5х16 1; -
18 260016-П52 Палец 6х30 1; -
19 5557-3748334 Прижим верхний 2; -
20 6СТ-140.1L Батарея аккумуляторная 2; -
20 6СТ-190N3 Батареи аккумуляторные 2; -
21 5557-3748331 Упор передний 4; -
22 4320-3748192 Клин 2; -
23 252004-П29 Шайба 6 4; -
24 432007-3748054 Крышка контейнера в сборе 1; -
25 4320-3748328 Опора правая 1; -
26 4320-3748330 Опора средняя 1; -
27 4320-3748329 Опора левая 1; -
28 4320Я5-3748330 Опора средняя 4; -
29 4320-3748332 Упор задний 1; -
30 250512-П29 Гайка М10 6; -
31 252156-П2 Шайба 10 пружинная 6; -
32 252006-П29 Шайба 10 6; -
33 201498-П29 Болт М10-6gх28 6; -
34 4320-3748097 Кольцо замка 1; -
35 4320Я2-3748010 Контейнер аккумуляторных батарей 1; -
36 4320Х-3748147 Стяжка кронштейнов 1; -
37 201418-П29 Болт М6-6gх16 2; -
