Установка крана тормозного
/ УралАЗ УРАЛ-4320-61

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

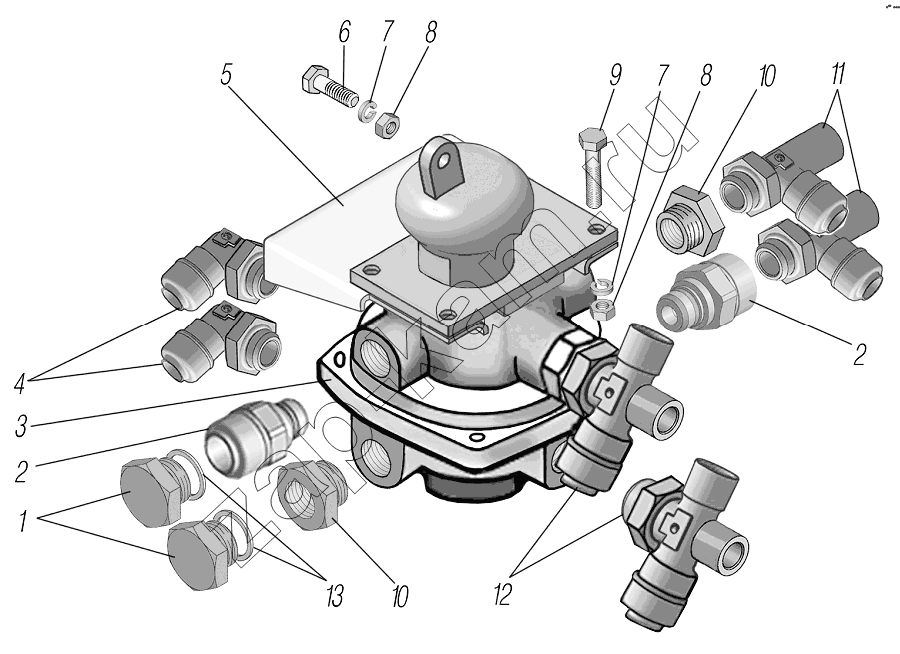

Схема/чертеж: Установка крана тормозного / УралАЗ УРАЛ-4320-61
1
2
2
3
4
4
4
5
6
7
7
8
8
9
10
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 339536 Пробка М22х1,5 2; -
2 DS651010-M22х1,5-S Фитинг прямой 2; -
3 8000.35.14.008-30 Кран тормозной двухсекционный с рычагом 1; -
4 D650210-M22х1,5-S Фитинг угловой 2; -
4 95028-M22х1,5 Фитинг угловой 2; -
5 4320-3514150 Кронштейн 1; -
6 201501-П29 Болт М10-6gх35 2; -
7 252136-П2 Шайба 10 пружинная 6; -
8 250512-П29 Гайка М10 6; -
9 201497-П29 Болт М10-6gх25 4; -
10 D2532M22х1,5-М12х1,5 Переходник 2; -
11 9422М12х1,5-10-М22х1.5-S01 Тройник вертикальный 2; -
12 960015-М12х1,5-6-М22х1,5-S Крестовина 2; -
13 4320-3514023 Прокладка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
