Установка деталей оперения
/ УралАЗ УРАЛ-4320-6951-74

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

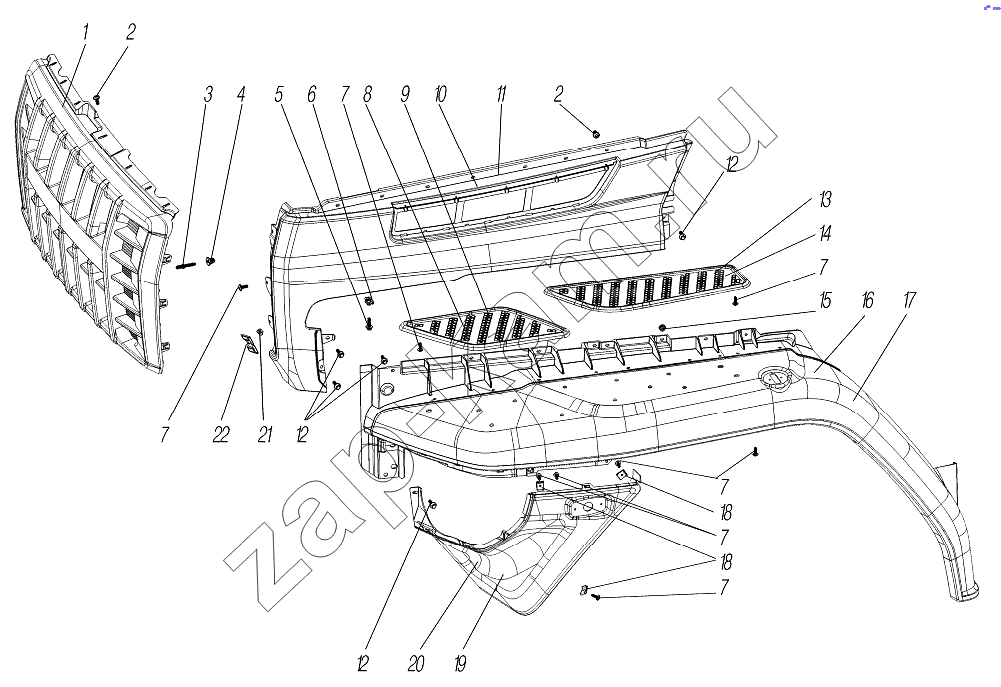

Схема/чертеж: Установка деталей оперения / УралАЗ УРАЛ-4320-6951-74
1
2
2
3
4
5
6
7
7
7
7
7
7
8
9
10
10
11
11
12
12
12
13
14
15
16
16
17
17
18
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 UC1A11-8401020 Решетка радиатора 1; -
2 73800616 Винт с фасонной головкой и шестигранным углублением М6х16 27; -
3 4200239809 Шпилька 11; -
4 209640-0-00 Гайка 11; -
5 290S014-71 Болт DIN ЕN 1662-М6х25-8.8-А3L 14; -
6 016398-0-01 Гайка 14; -
7 4229516801 Винт 53; -
8 UC1A11-8403504 Накладка противоскользящая передняя правая 1; -
9 UC1A11-8403505 Накладка противоскользящая передняя левая 1; -
10 4320N-8403142 Надставка крыла правая 1; -
10 UC1A11-8403142 Надставка крыла правая 1; -
11 4320N-8403143 Надставка крыла левая 1; -
11 UC1A11-8403143 Надставка крыла левая 1; -
12 290S013-71 Болт DIN ЕN 1662-М6х20-8.8-А3L 24; -
13 UC1A11-8403508 Накладка противоскользящая задняя правая 1; -
14 UC1A11-8403509 Накладка противоскользящая задняя левая 1; -
15 292353-51 Гайка DIN 6923-М8-8-А3L 2; -
16 4320N-8403012 Крыло переднее правое 1; -
16 UC1A11-8403012 Крыло переднее правое 1; -
17 4320N-8403013 Крыло переднее левое 1; -
17 UC1A11-8403013 Крыло переднее левое 1; -
18 3310-5325316 Гайка 6; -
19 UC1A11-8403126 Надставка крыла нижняя правая 1; -
20 UC1A11-8403127 Надставка крыла нижняя левая 1; -
21 292352-31 Гайка М6-6-А3L 2; -
22 C41R11-1109316 Усилитель брызговика 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
